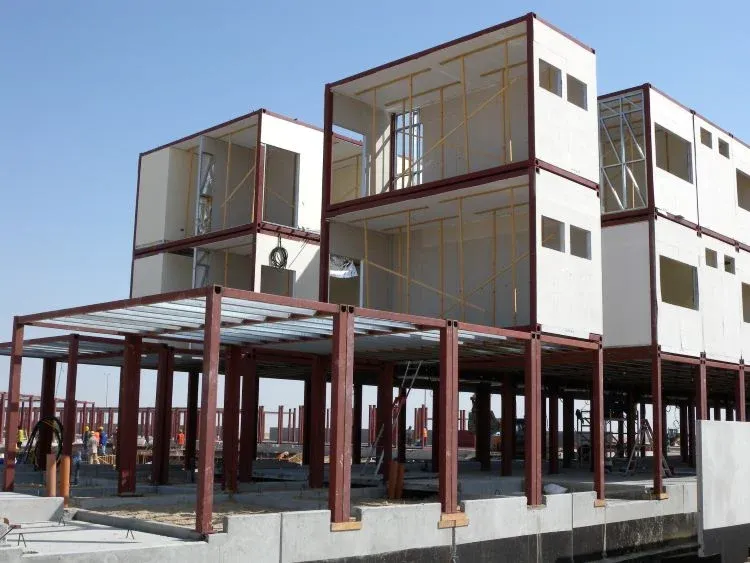

8 zaawansowanych pytań technicznych dotyczących projektowania konstrukcji stalowych i analizy uszkodzeń

W poprzednim tomie wyjaśniliśmy siedem podstawowych pojęć, w tym współczynnik smukłości, efekt membrany, opóźnienie przy ścinaniu i granicę ugięcia, koncentrując się na podstawowych tematach, takich jak stabilność pręta, przenoszenie obciążeń i klasyfikacja komponentów.

Jako drugi tom tego profesjonalistykonstrukcja stalowaArtykuł będący serią pytań i odpowiedzi stanowi kontynuację poprzedniej treści i zagłębia się w specjalistyczne tematy obejmujące metodologie projektowania, właściwości materiałów i mechanizmy uszkodzeń, w tym projektowanie plastyczne, wykorzystanie wytrzymałości po wyboczeniu, analizę drugiego rzędu, efekt Bauschingera i kruche pękanie.

Pytanie 1. Jaka jest podstawowa zasada metody projektowania tworzyw sztucznych?

Metoda projektowania plastycznego dotyczy konstrukcji stalowych statycznie niewyznaczalnych. Kiedy naprężenia w wyznaczonych strefach elementów konstrukcyjnych osiągną granicę plastyczności stali, utworzą się przeguby plastyczne, umożliwiające redystrybucję sił wewnętrznych w całej konstrukcji. Podczas obliczeń należy zachować ścisłą kontrolę, aby uniknąć powstania zmiennego mechanizmu lub nadmiernych deformacji strukturalnych.

Pytanie 2. Różnice funkcjonalne pomiędzy zastrzałami narożnymi i ukośnymi

Stężenia narożne służą jako podpory poza płaszczyzną, zapewniające globalną stabilność belek stalowych; Aby kontrolować ogólne odkształcenie boczne konstrukcji, stosuje się stężenia ukośne.

Pytanie 3. Definicja płaszczyzny maksymalnej sztywności

Płaszczyznę, w której przekrój obraca się wokół swojej głównej osi, definiuje się jako płaszczyznę maksymalnej sztywności. Większość kształtowników stalowych ma dwie centralne osie główne: oś większą o większym momencie bezwładności i oś mniejszą o mniejszym momencie bezwładności.

Pytanie 4. Koncepcja wytrzymałości po wyboczeniu

Kiedy w środniku elementu zginanego wystąpi miejscowe wyboczenie, element nie straci natychmiast całej swojej nośności, ale nadal można zachować pewne resztkowe osiągi łożyska. Teoria projektowania, która w pełni wykorzystuje taką nośność resztkową, znana jest jako metoda projektowania oparta na wytrzymałości środnika po wyboczeniu.

Pytanie 5. Wyjaśnienie analizy momentów drugiego rzędu i analizy sprężysto-plastycznej drugiego rzędu

Konwencjonalna analiza liniowa ignoruje dodatkowy moment zginający wywołany odkształceniem konstrukcyjnym. Natomiast analiza drugiego rzędu (geometryczna analiza nieliniowa) uwzględnia dodatkowy moment zginający generowany przez odkształcenie konstrukcji pod obciążeniem, gdzie zależność między obciążeniem a odkształceniem ma charakter nieliniowy. Na tej podstawie analiza sprężysto-plastyczna drugiego rzędu uwzględnia ponadto nieliniowe zachowanie sprężysto-plastyczne stali po poddaniu się globalnym obliczeniom konstrukcyjnym.

Pytanie 6. Co to jest efekt Bauschingera?

Po poddaniu stali obciążeniu rozciągającemu w celu wytworzenia odkształcenia plastycznego, a następnie rozładowaniu, jej granica plastyczności zmniejsza się pod wpływem późniejszego obciążenia odwrotnego, a po odciążeniu pozostaje nieodwracalne, trwałe odkształcenie plastyczne. Ta właściwość materiału nazywa się efektem Bauschingera.

Pytanie 7. Mechanizm powstawania rozrywania blaszek

Naprężenia własne powstają w wyniku skurczu chłodzącego szwów spawalniczych. Cienkie lub nieograniczone płyty stalowe mogą swobodnie rozszerzać się i kurczyć, uwalniając naprężenia wewnętrzne. Jednakże grube płyty lub usztywnione panele są utwierdzane przez sąsiednie elementy i nie mogą swobodnie się kurczyć, generując ogromne naprężenia rozciągające prostopadłe do powierzchni płyty. Lokalne naprężenia w obszarach o dużym utwierdzeniu mogą być kilkakrotnie większe od granicy plastyczności stali, ostatecznie powodując rozdarcie płyty wzdłuż jej grubości, co określa się jako rozdarcie lamelowe.

Pytanie 8. Jakiego rodzaju awarią jest kruche pęknięcie?

Kruche pękanie odnosi się do nagłego uszkodzenia konstrukcji bez wyraźnych prekursorów. Rzeczywiste naprężenie przekroju poprzecznego przy pękaniu jest znacznie niższe niż granica plastyczności i wytrzymałość stali na rozciąganie. Ten rodzaj awarii ma swoje źródło w ciągłym rozprzestrzenianiu się drobnych defektów wewnętrznych wewnątrz stali i niestabilnym, szybkim rozszerzaniu się pęknięć. Gdy pęknięcia osiągną rozmiar krytyczny, będą się rozszerzać z niezwykle dużą prędkością, bez ostrzeżenia o odkształceniu plastycznym przed awarią, co powoduje niezwykle wysokie ryzyko.

Uwagi końcowe

Przegląd dwóch tomów: pierwszy tom koncentruje się na stabilności prętów, podczas gdy drugi koncentruje się na metodach projektowania i mechanizmach awarii. Połączone razem, zasadniczo obejmują one kluczowe problemykonstrukcja stalowainżynieria: jak zapewnić stabilność pręta, jak przeprowadzić obliczenia konstrukcyjne i jak zawodzą materiały. Te trzy powiązane ze sobą aspekty tworzą podstawowe ramy wiedzy na temat projektowania konstrukcji stalowych.

Mamy nadzieję, że te dwa tomy pomogą czytelnikom w ustaleniu jasnego systemu pojęciowego, umożliwiającego dokładną identyfikację natury problemów inżynierskich i szybkie określenie odpowiednich podejść analitycznych w przypadku napotkania problemów praktycznych. Czytelnicy mogą komunikować się i omawiać inne mylące koncepcje techniczne spotykane w codziennej pracy.
