Czy w konstrukcji stalowej magazynu z ramą portalową jako płatwie należy stosować stal w kształcie litery C czy stal w kształcie litery Z?

wKonstrukcja magazynu ze stalową ramą portalowąfunkcją płatwi jest zapewnienie bezpieczeństwa nośnego dachu i ściany. Są to ważne elementy łączące panele dachowe z panelami ściennymi. Wśród nich stal w kształcie litery C i stal w kształcie litery Z to dwie najczęściej stosowane, formowane na zimno cienkościenne płatwie stalowe. Zatem, który z nich powinniśmy wybrać? W tym artykule omówimy ten problem z wami wszystkimi.

Spis treści

1. Różnice między stalą w kształcie litery C a stalą w kształcie litery Z.

2. Dlaczego w dużych magazynach z ramami portalowymi powszechnie stosuje się stal w kształcie litery Z?

3. Gdzie stosowana jest stal w kształcie litery C?

4. Wniosek

1. Różnica między stalą w kształcie litery C a stalą w kształcie litery Z

W przypadku konstrukcji magazynowych ze stalową ramą portalową jako więźby dachowe można zastosować zarówno stal w kształcie litery C, jak i stal w kształcie litery Z. Jednak w rzeczywistych przypadkach inżynieryjnych najczęściej stosuje się stal w kształcie litery Z, szczególnie w wielkogabarytowych budynkach magazynowych o konstrukcji stalowej.

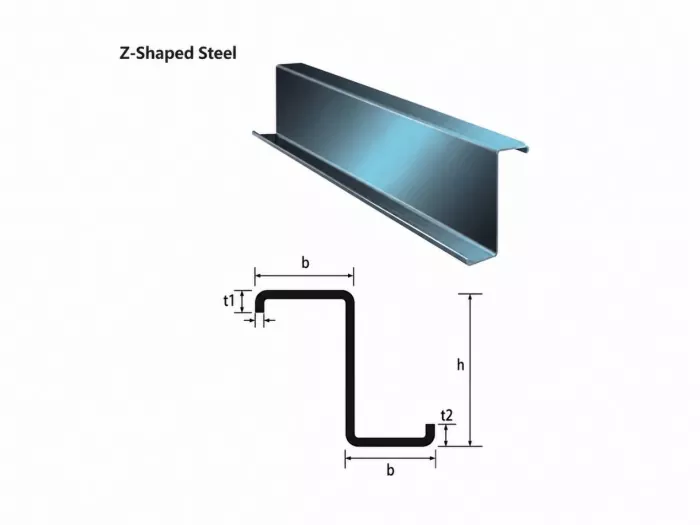

2. Dlaczego w dużych magazynach z ramami portalowymi powszechnie stosuje się stal w kształcie litery Z?

● Można je podłączyć.

Stal w kształcie litery Z jest łatwiejsza do połączenia. Ta metoda połączenia umożliwia płatwiom zmniejszenie momentu zginającego w połowie rozpiętości i zwiększenie ogólnej sztywności.

● Oszczędza się więcej stali.

Po połączeniu stal w kształcie litery Z jest bardziej odporna na naprężenia. W tych samych warunkach obciążenia przekrój stali w kształcie litery Z można zmniejszyć, a zużycie stali jest zwykle zmniejszone o około 5% do 15% w porównaniu ze stalą w kształcie litery C.

Dlatego dużyKonstrukcja magazynu ze stalową ramą portalowązwykle stosuje się płatwie w kształcie litery Z.

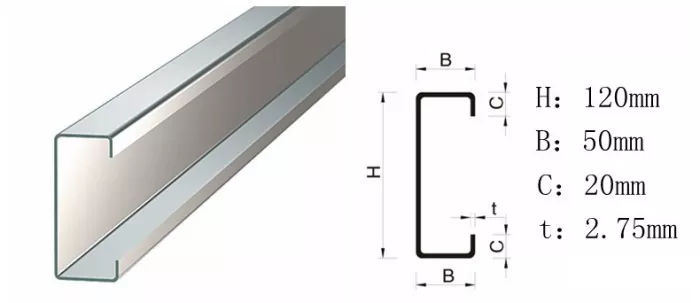

3. Gdzie używana jest stal w kształcie litery C?

W jakich magazynach z ramami portalowymi można zastosować stal w kształcie litery C jako więźby dachowe? Zwykle dotyczy to głównie magazynów o małej rozpiętości, do których należą:

● Małe magazyny

● Zadaszenia

● Wiaty samochodowe

● Pomieszczenia ochrony

● Budynki rolnicze

W konstrukcji magazynowej ze stalową ramą portalową o małej rozpiętości stal w kształcie litery C może w pełni spełnić wymagania użytkowe budynku, ponieważ budynki te często mają małą rozpiętość i nie wymagają zbyt dużej siły, przy mniejszych momentach zginających. Dodatkowo, prostota obróbki stali w kształcie litery C i łatwość montażu to jego podstawowe zalety.

4. Wniosek

W konstrukcji magazynów stalowych z ramą portalową ogromne znaczenie ma dobór odpowiednich płatwi konstrukcji stalowej. Ogólnie rzecz biorąc, stal w kształcie litery Z jest najczęściej stosowana w budynkach magazynowych o dużej rozpiętości, podczas gdy stal w kształcie litery C jest powszechnie stosowana w magazynach o małej rozpiętości.Qingdao EIHE Steel Structure Group Co., Ltd.posiada 20-letnie doświadczenie w projektach magazynów konstrukcji stalowych. Jeśli są Państwo zainteresowani tego typu projektami, zapraszamy do kontaktu. Dostarczymy Ci indywidualne rozwiązanie.
