Konstrukcja stalowa sali gimnastycznej typu kopułowego

Konstrukcja stalowa sali gimnastycznej typu kopułowego odnosi się do sal gimnastycznych o dużej rozpiętości, zbudowanych w technologii stalowej siatki przestrzennej, oferujących niezwykle przestronne wnętrze pozbawione kolumn i oszałamiający efekt wizualny. EHSS to profesjonalny dostawca konstrukcji stalowych specjalizujący się w konstrukcjach przestrzennych. Nasze długoterminowe projekty konstrukcji przestrzennych obejmują budynki terminali, stacje transportowe, sale wystawowe, sale gimnastyczne i nie tylko.

Wyślij zapytanie

Opis produktu

Rdzeń konstrukcji stalowej sali gimnastycznej typu kopułowego leży w połączeniu zakrzywionych siatek i systemów rozpórek kablowych, co pozwala osiągnąćdługa rozpiętośćpokrycie bezkolumnowe przy minimalnym zużyciu stali. Konstruowane w ten sposób budynki stalowe charakteryzują się wyrafinowanymi systemami konstrukcyjnymi połączonymi z wyrafinowanymi artystycznymi kształtami.

Przyjmując stalowe systemy konstrukcyjne, takie jak skorupy z kratownic przestrzennych, kopuły podwieszane lub kopuły kablowe, a także prefabrykując standardowe pręty w naszej fabryce, można znacznie poprawić wydajność konstrukcji tych złożonych budynków. Prace na budowie polegają wyłącznie na regularnym rozmieszczaniu i łączeniu elementów. Duże budynki na poziomie krajowym powszechnie przyjmują konstrukcje kopułowe, w tymteatry, sale wystawowe, lodowiskai inne lokale.

teatry

● System podstawowy

System strukturalny	Funkcja rdzeniarez	Typowy rozpiętość
Zawieszona kopuła	Hybrydowa konstrukcja złożona z górnej jednowarstwowej skorupy siatkowej i dolnego układu rozpórek linowych	70-120 m
Kopuła kablowa	System pełnego naciągu składający się z linek kalenicowych, linek ukośnych, linek pierścieniowych i rozpórek	100-150 m
Kopuła z pojedynczą/dwuwarstwową kratą	Czysta struktura siatki bez kabli i rozpórek	60-150m
Kopuła łukowa / kopuła wysuwana	Kratownica stalowa łukowa z ruchomym dachem	200-310 m

Klasyczne obudowy o konstrukcji stalowej gimnastycznej typu kopułowego

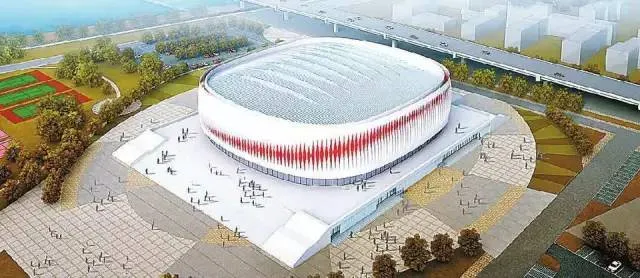

Sala gimnastyczna Uniwersytetu Północnego w Hebei (90 m × 83 m)

Gymnasium of Hebei North University

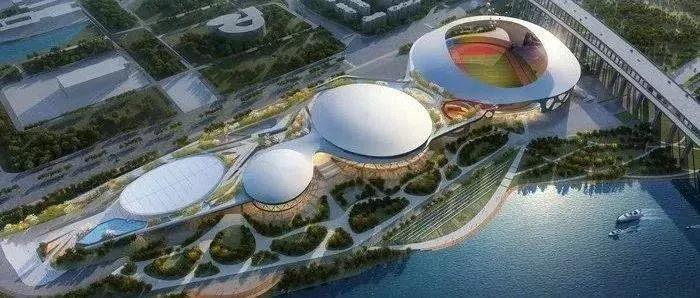

Sala gimnastyczna Desheng Sports Center, Foshan (125 m × 106 m)

Desheng Sports Center Gymnasium

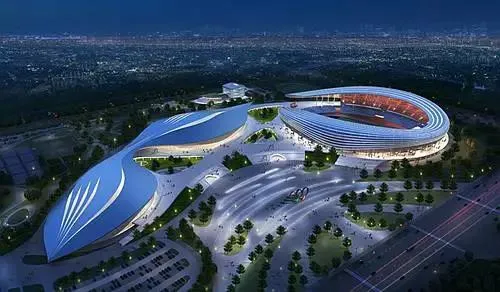

Sala gimnastyczna Fuyang Sports Center (średnica 110 m)

Fuyang Sports Center Gymnasium

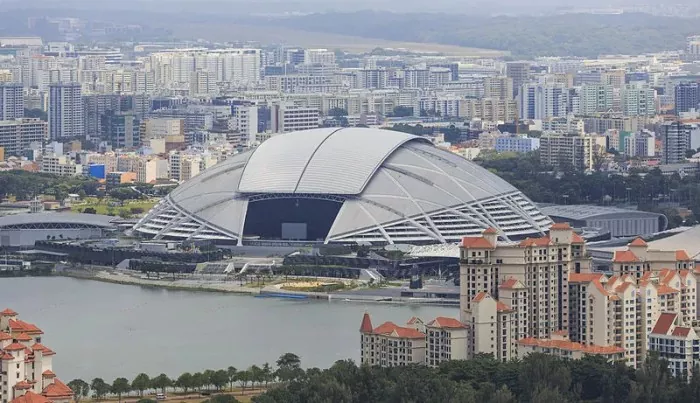

Stadion Narodowy w Singapurze (310m)

Singapore National Stadium

Specyfikacje techniczne i certyfikaty

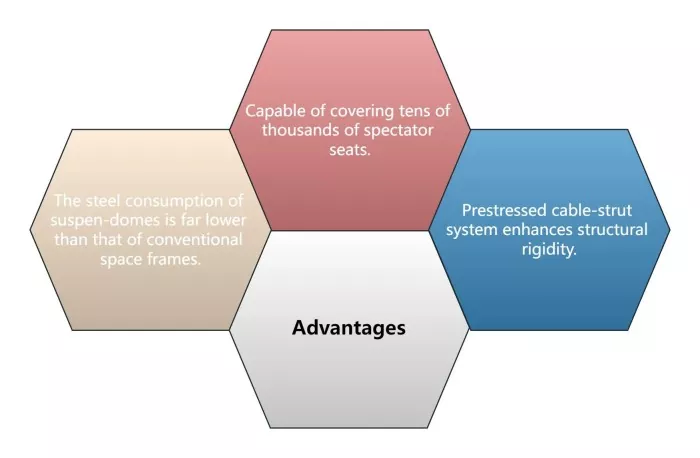

Zalety naszej stalowej konstrukcji gimnastycznej typu kopułowego są następujące:

Ekonomiczne zużycie stali

Realizacja bardzo długich rozpiętości

Wysoka wydajność strukturalna

Dome-type Gymnasium Steel Construction

Stosujemy materiały takie jak Q235B i Q355B i przestrzegamy norm, w tym CE, ISO i AISC, aby konstruować budynki przestrzenne o dużej rozpiętości, charakteryzujące się lekkimi konstrukcjami, wnętrzami bezkolumnowymi i niskimi kosztami fundamentów.

Kategoria parametrów	Wartość referencyjna
System strukturalny	Kopuła zawieszana / Kopuła kablowa / Jednowarstwowa skorupa kratowana / Kopuła łukowa
Typ skorupy górnej kratowanej	Typ Kiewitt, typ lamelowy, typ żebrowo-pierścieniowy lub typ mieszany
Dolny system rozpórek kablowych	Kable obwodowe + ściągi promieniowe + rozpórki
Stopień stali	Q355B (konstrukcja główna) / złącza ze staliwa
Metoda połączenia	Spawane złącza kuliste / złącza śrubowe / wsporniki zawiasów sferycznych ze staliwa
Typ kabla	Kable stalowe o wysokiej zawartości wanadu / półrównoległe wiązki drutów stalowych
Intensywność fortyfikacji sejsmicznych	Klasa 7 (0,10 g)
Obciążenie wiatrem i śniegiem	0,50 kN/m²
Projektowany okres użytkowania	50 lat

Możemy świadczyć kompleksowe usługi dla konstrukcji stalowej sali gimnastycznej typu kopułowego, począwszy od projektu i produkcji po budowę, co jest kolejną naszą główną zaletą. Jako kompleksowe przedsiębiorstwo i lider regionalny z 21-letnim doświadczeniem rozwoju,EHSSmoże poszczycić się głęboką akumulacją branży, a siłę naszej korporacji można zweryfikować za pośrednictwem naszegocertyfikaty i uprawnienia.

Kwalifikacja projektowa klasy A

Class A Design Qualification

Kwalifikacja klasy I w budownictwie i generalnym wykonawstwie

Class I Construction and General Contracting Qualification

Certyfikaty zagraniczne
