Normy procesu budowlanego dla konstrukcji stalowych (ram stalowych)

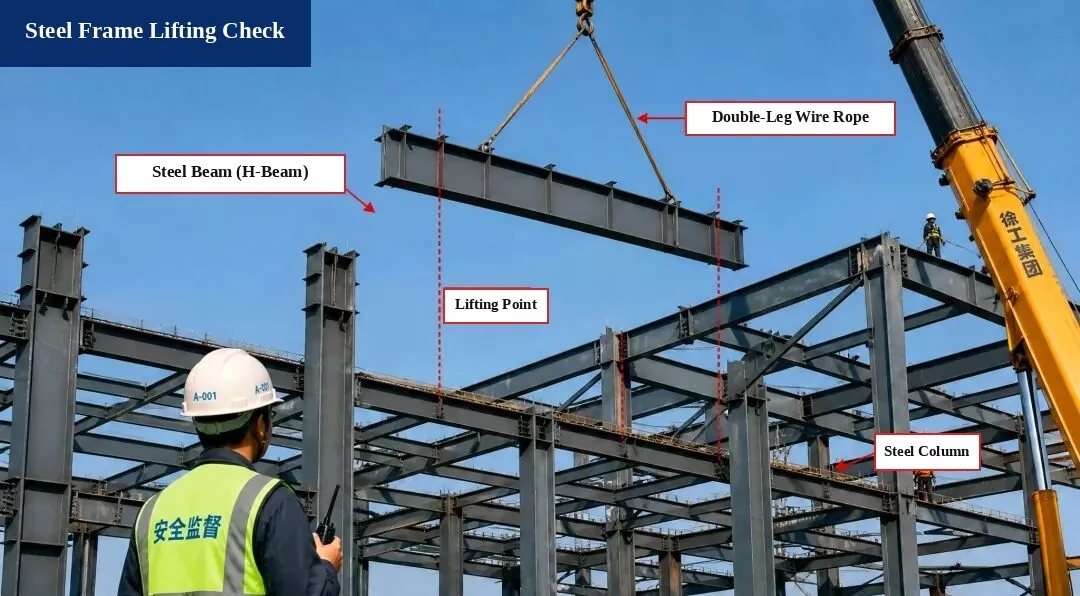

1. Kontrola podnoszenia ramy stalowej (obliczenia podnoszenia)

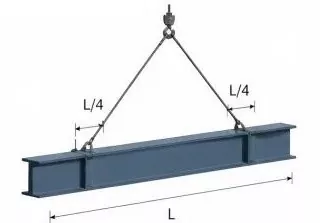

I. Schemat podnoszenia

Członek:Belka stalowa H500×200×10×16, długość L = 12,0 m

Punkty podnoszenia:Ustaw na L/4 z każdego końca belki

Kąt zawieszenia:α ≈ 60°

II. Załaduj obliczenia

1. Ciężar własny belki:
G = ρ × V = 78,5 kN/m3 × 0,212 m3/m × 12,0 m = 199,9 kN

2. Współczynnik obciążenia dynamicznego:Weź 1.1

3. Waga chust:Ignorowane (nieistotne)

4. Całkowite obciążenie podnoszenia:
P = G × 1,1 = 219,9 kN

5. Naciąg zawiesia (obciążenie zrównoważone):
T = P / (2 × cos α) = 219,9 / (2 × cos 60°) = 219,9 kN

III. Kontrola bezpieczeństwa chusty

1. Typ zawiesia:Lina stalowa φ20, obciążenie zrywające Fb = 360 kN

2. Współczynnik bezpieczeństwa (n):
n = Fb / T = 360 / 219,9 = 1,64 > 1,25

Spełnia standardowe wymagania!

Sprawdź wniosek:
Operacja podnoszenia jest bezpieczna i spełnia wymagania przepisów.

Standardy odniesienia

• Kodeks konstrukcji konstrukcji stalowych (GB 50755-2012)

• Kodeks techniczny dotyczący bezpieczeństwa podnoszenia i podnoszenia w budownictwie (JGJ 276-2012)

Uwagi dotyczące bezpieczeństwa:

1. Przed podniesieniem sprawdź belkę stalową, liny stalowe i narzędzia podnoszące, aby upewnić się, że są bezpieczne i niezawodne.

2. Wyznacz dedykowaną osobę do kierowania procesem podnoszenia. Pod podniesioną belką nie wolno nikomu przebywać.

3. Natychmiast przerwij prace dźwigowe, gdy prędkość wiatru osiągnie poziom 6 lub wyższy.

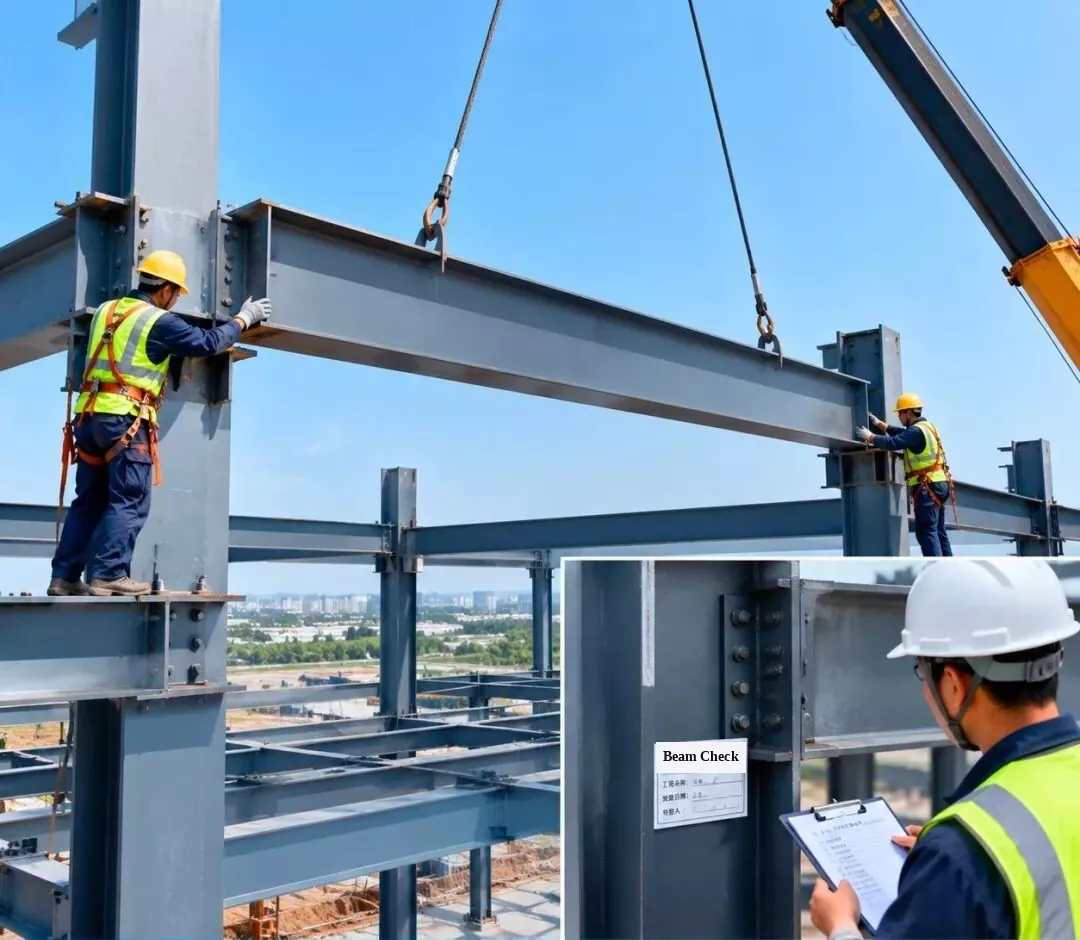

2. Montaż i kontrola ramy stalowej — Montaż belek stalowych

Podnieś stalową belkę do zaplanowanego położenia, a następnie sprawdź i zatwierdź złącza łączące, aby upewnić się, że jakość montażu spełnia wymagania projektowe.

[Wstawiony znacznik na kolumnie: Kontrola montażu belek stalowych | Nazwa projektu: Warsztat nr 1 | Data kontroli | Inspektor]

3. Montaż i kontrola ramy stalowej — Montaż stalowej więźby dachowej

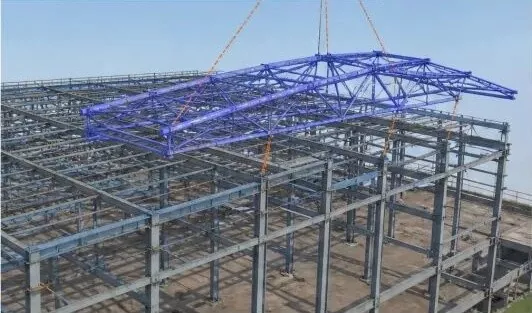

1. Symulacja 3D BIM:Symuluj instalację stalowej więźby dachowej, aby ulepszyć plan podnoszenia i kolejność montażu.

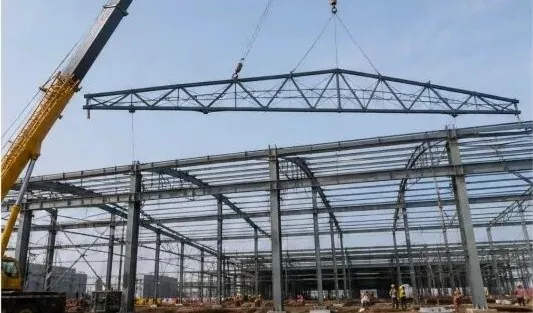

2. Podnoszenie więźby dachowej:Użyj dźwigu samochodowego, aby podnieść kratownicę i powoli umieścić ją na miejscu, utrzymując ją w równowadze.

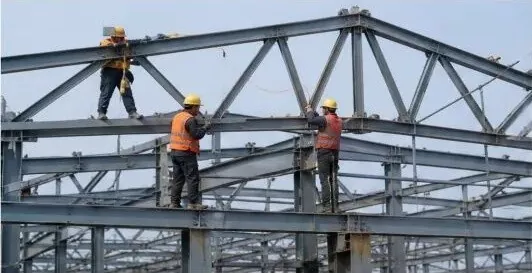

3. Pozycjonowanie i tymczasowe mocowanie:Po zamontowaniu więźby dachowej należy ją tymczasowo zabezpieczyć i wyregulować jej położenie oraz wysokość (wysokość).

4. Połączenie śrubowe o wysokiej wytrzymałości:Dokręcić śruby o wysokiej wytrzymałości zgodnie z zasadami projektowania, aby zapewnić mocne połączenie.

5. Kontrola instalacji:Sprawdź wysokość kratownicy, rozpiętość, zginanie (ugięcie) i wyrównanie w pionie, aby upewnić się, że są zgodne z przepisami.

6. Protokół kontroli:Po przejściu kontroli należy wypełnić formularz protokołu i przejść do kolejnego etapu budowy.

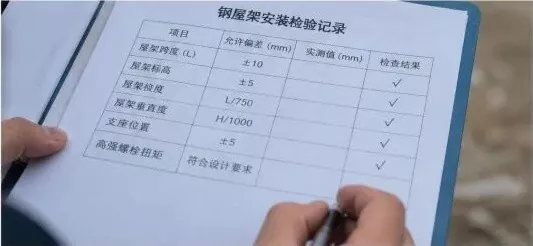

Protokół kontroli montażu stalowej więźby dachowej

Przedmiot kontroli	Dopuszczalny błąd (mm)	Zmierzona wartość (mm)	Sprawdź wynik
Rozpiętość kratownicy (L)	±10	—	√ (Pass)
Wysokość kratownicy (wzniesienie)	±5	—	√ (Pass)
Zginanie kratownicy (ugięcie)	L/750	—	√ (Pass)
Wyrównanie pionowe kratownicy	H / 1000	—	√ (Pass)
Stanowisko wsparcia	±5	—	√ (Pass)
Moment obrotowy śruby o dużej wytrzymałości	Spełnia wymagania projektowe	—	√ (Pass)

Kluczowe punkty kontrolne:

Sprawdzaj wszystkie dostarczane części stalowe na miejscu, aby sprawdzić ich typ, rozmiar i jakość spoiny;
Użyj bezpiecznego i praktycznego planu podnoszenia, aby zapewnić bezpieczeństwo podnoszenia;
Wyreguluj i zamocuj kratownicę zaraz po jej umieszczeniu na miejscu;
Dokręć prawidłowo wszystkie śruby o dużej wytrzymałości i sprawdź ich moment obrotowy zgodnie z kodem;
Przeprowadzić pełną kontrolę, aby upewnić się, że zainstalowana konstrukcja spełnia wszystkie wymagania projektowe i normowe.

4. Montaż i kontrola ramy stalowej — montaż pochyłej belki stalowej

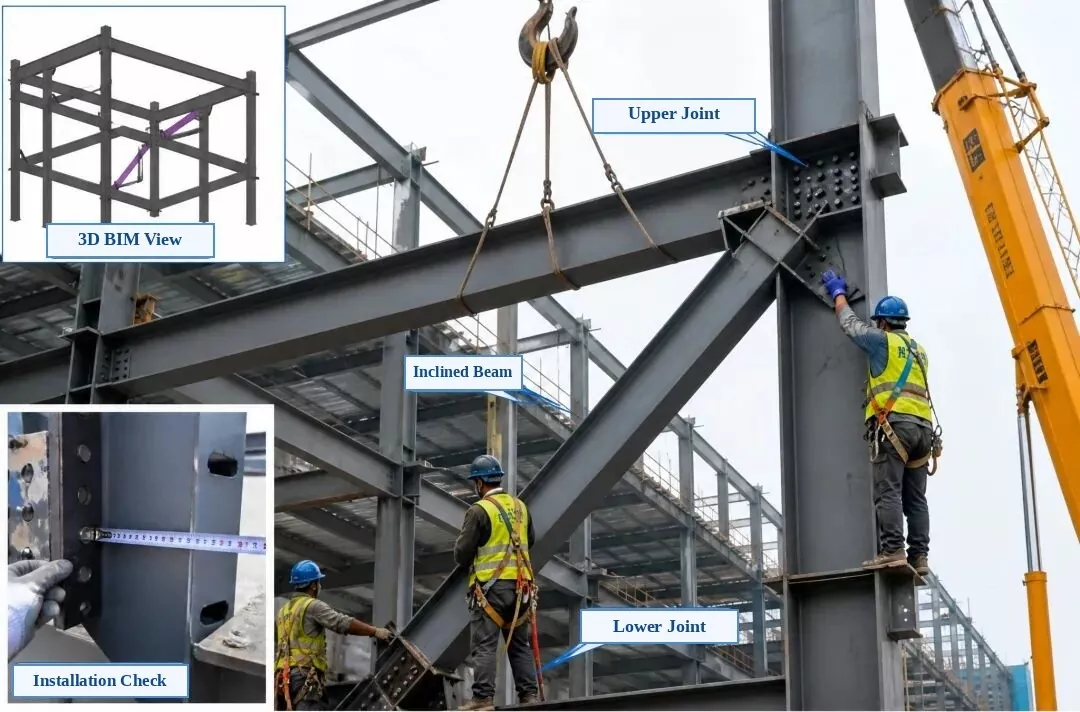

Wyodrębnione etykiety fotograficzne:Wstawka w lewym górnym rogu: Widok 3D BIM | Wstawka w lewym dolnym rogu: Kontrola instalacji | Zdjęcie główne: Górne złącze łączące, pochylona belka stalowa (ukośna klamra), dolne złącze łączące

Montaż i kontrola ramy stalowej — montaż pochyłej belki stalowej

1. Kontrola przed instalacją:Sprawdź numer części, rozmiar, położenie otworów na śruby i kierunek płyty łączącej. Upewnij się, że powierzchnie stykowe są płaskie, czyste i wolne od zadziorów lub oleju.

2. Podnoszenie i pozycjonowanie:Użyj dwóch punktów podnoszenia, aby powoli podnieść nachyloną belkę na miejsce. Zamocuj tymczasowo i upewnij się, że górne i dolne złącza są dokładnie dopasowane do stalowej kolumny i belki.

3. Wyrównanie i regulacja:Dostosuj położenie linii środkowej, wysokość i wyrównanie pionowe nachylonej belki, aby spełnić wymagania projektowe. Zakończ trwałe połączenie po wyrównaniu.

4. Metoda połączenia:Połącz za pomocą śrub o dużej wytrzymałości. Dokręć je równomiernie od środka na zewnątrz w obie strony, zgodnie z wymaganiami projektu i zaznacz każdą śrubę po kontroli końcowego dokręcenia.

5. Kontrola instalacji:Sprawdź położenie linii środkowej, wysokość, wyrównanie w pionie, szczelność styku płytki i jakość dokręcenia śrub. Wszystko musi spełniać Kodeks Akceptacji Jakości Budowlanej Konstrukcji Stalowych (GB 50205).

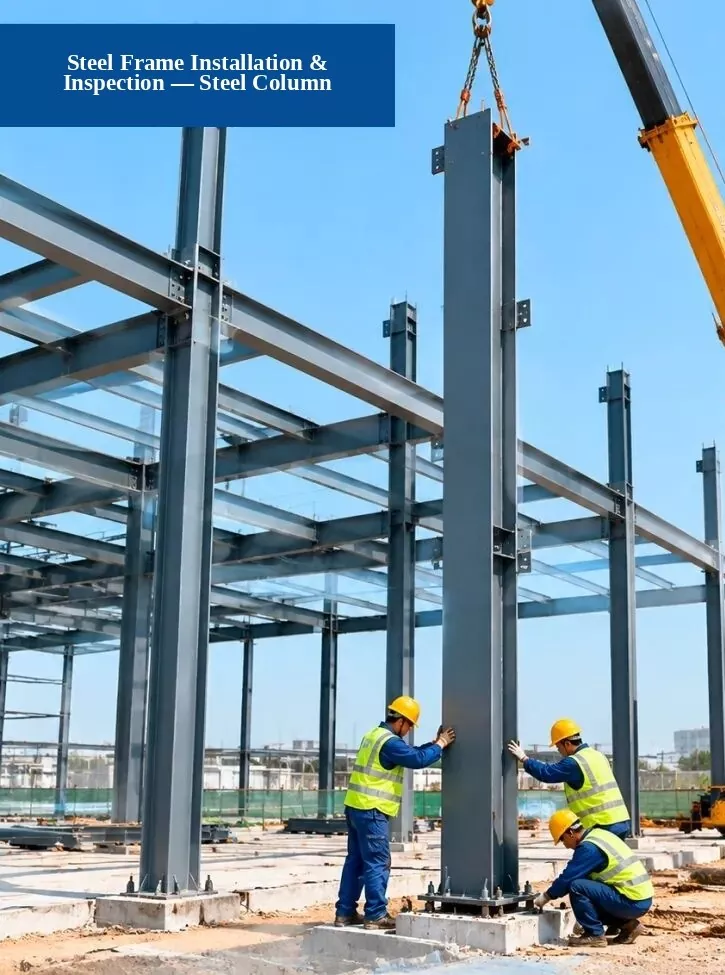

5. Montaż i kontrola ramy stalowej — montaż słupa stalowego

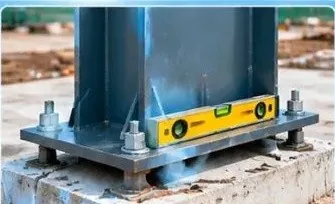

1. Kontrola fundamentów:Sprawdź, czy położenie śrub kotwiących, wysokość fundamentu i wymiary fundamentu spełniają wymagania projektowe.

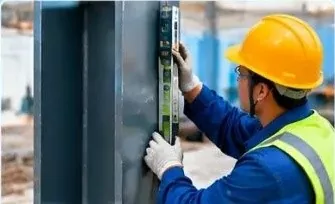

2. Kontrola wyrównania w pionie:Użyj tachimetru, pionu laserowego lub poziomicy, aby sprawdzić, jak prosto (pionowo) stoi stalowa kolumna.

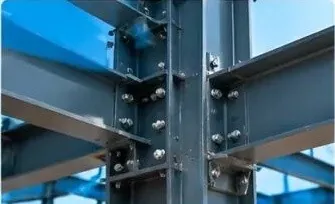

3. Kontrola jakości połączenia:Sprawdź, czy śruby, spoiny i płyty łączące o wysokiej wytrzymałości spełniają wymagania normy.

Proces budowy:1. Prace przygotowawcze → 2. Podnieś i umieść stalową kolumnę → 3. Zainstaluj i zabezpiecz → 4. Kontrola i akceptacja

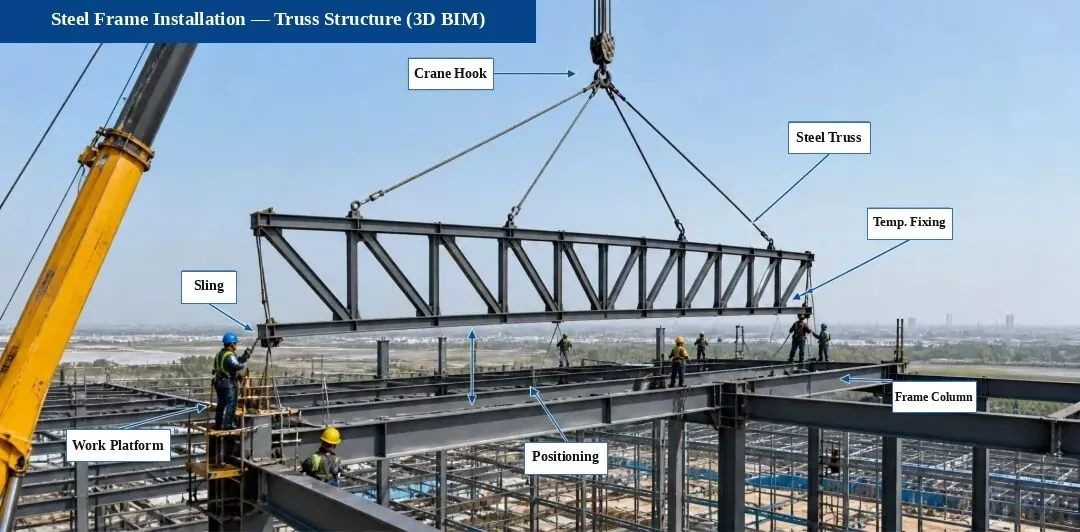

6. Montaż ramy stalowej — montaż konstrukcji kratownicy (schemat 3D BIM)

Przebieg procesu instalacji:Pomiar i znakowanie → Kontrola podparcia → Podnoszenie i umieszczanie → Tymczasowe mocowanie → Wyrównanie i regulacja → Połączenie śrubowe o wysokiej wytrzymałości → Spawanie (jeśli wymagane)

Kluczowe punkty instalacji:

Przed podniesieniem sprawdź dwukrotnie linię środkową podpory, wysokość i położenie osadzonych części;
Podczas podnoszenia zamocuj liny prowadzące wiatr (taglines), aby utrzymać stabilność kratownicy;
Wyreguluj i tymczasowo zabezpiecz kratownicę zaraz po umieszczeniu, aby zapobiec zgięciu lub zniekształceniu;
Połączenia śrubowe o wysokiej wytrzymałości muszą być zgodne z zasadami projektowania i norm oraz być dokręcone wymaganym momentem obrotowym;
Jakość spoin musi odpowiadać przepisom Kodeksu Akceptacji Jakości Konstrukcji Stalowych (GB 50205).

Kluczowe punkty kontroli (zdjęcia miejsca):

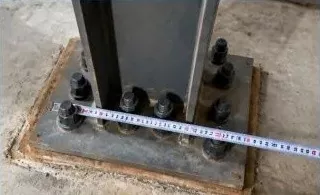

1. Wsparcie i wspólna kontrola

Sprawdź położenie i wysokość śrub wsporczych, płytek regulacyjnych i osadzonych części, aby upewnić się, że spełniają wymagania projektowe.

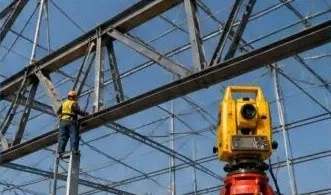

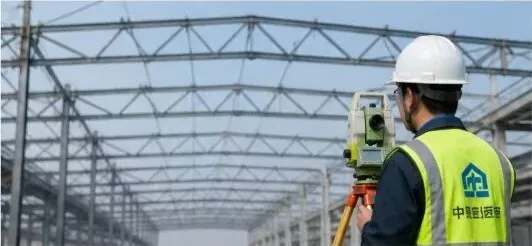

2. Kontrola wyrównania kratownicy

Użyj tachimetru, aby zmierzyć linię środkową, wysokość i zgięcie kratownicy oraz dokonać regulacji wyrównania.

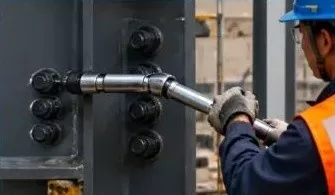

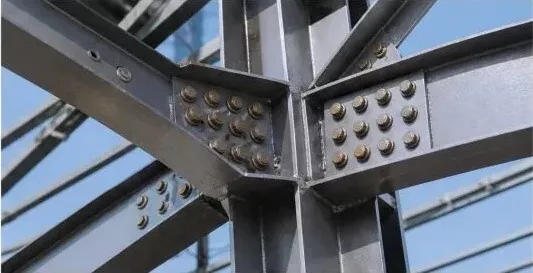

3. Kontrola śrub o wysokiej wytrzymałości

Sprawdź liczbę, rozmiar i moment obrotowy śrub o wysokiej wytrzymałości i przetestuj je ponownie zgodnie z wymaganiami normy.

Notatka:Konstrukcja kratownicy w tym projekcie jest wstępnie zmontowana w fabryce i podnoszona w sekcjach na miejscu, aby zapewnić dokładny montaż, jakość i bezpieczeństwo.

7. Montaż i kontrola stalowej ramy i profilowanej blachy dachowej

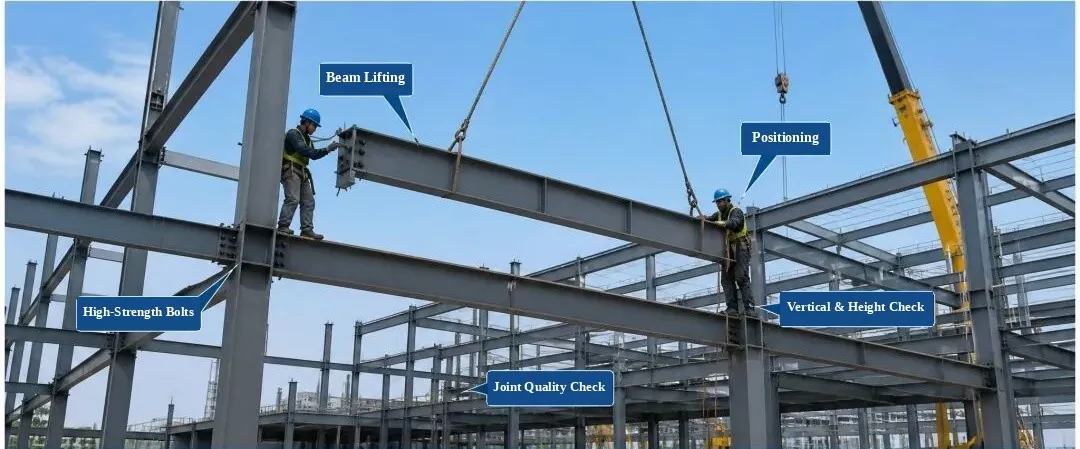

Montaż i kontrola ramy stalowej

(Etykiety: podnoszenie belki, pozycjonowanie, śruby o dużej wytrzymałości, kontrola pionu i wysokości, kontrola jakości połączenia)

1. Kontrola przychodzącej części:Sprawdź jakość, rozmiar, stan powierzchni i prostość materiału. Montaż dopiero po przejściu kontroli.

2. Kontrola procesu:Kontroluj położenie części, wysokość, wyrównanie w pionie i dokręcenie śrub podczas instalacji.

3. Elementy kontroli:Położenie linii środkowej, wysokość, wyrównanie w pionie, płaskość powierzchni i jakość połączenia śrubowego.

4. Standard jakości:Musi spełniać Kodeks akceptacji jakości konstrukcyjnej konstrukcji stalowych (GB 50205-2020).

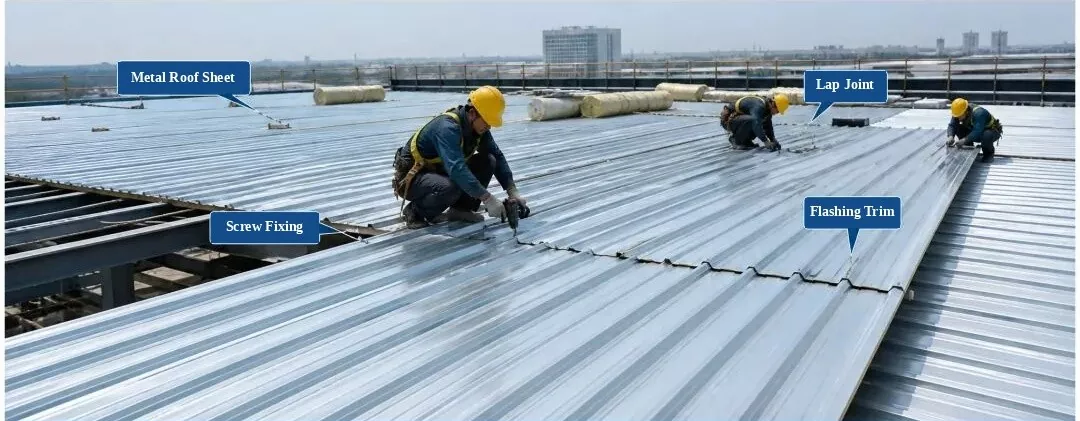

Montaż i kontrola blachy dachowej profilowanej

(Etykiety: metalowa blacha dachowa, połączenie zakładkowe, mocowanie za pomocą wkrętów samogwintujących, obróbka blacharska)

1. Kontrola materiału:Sprawdź profil panelu, grubość, powłokę i kolor. Używać wyłącznie po przejściu kontroli.

2. Zasady instalacji:Panele należy prawidłowo nakładać na siebie i mocno je przymocować. Utrzymuj odstępy między śrubami w standardowych granicach, bez brakujących lub źle umieszczonych śrub.

3. Elementy kontroli:Płaskość dachu, szerokość zakładki, rozstaw punktów mocowania i szczegóły hydroizolacji.

4. Standard jakości:Musi być zgodny z Kodeksem technicznym dotyczącym konstrukcji dachów metalowych (GB 50345-2012).

8. Montaż i kontrola ramy stalowej — montaż stalowych schodów i poręczy

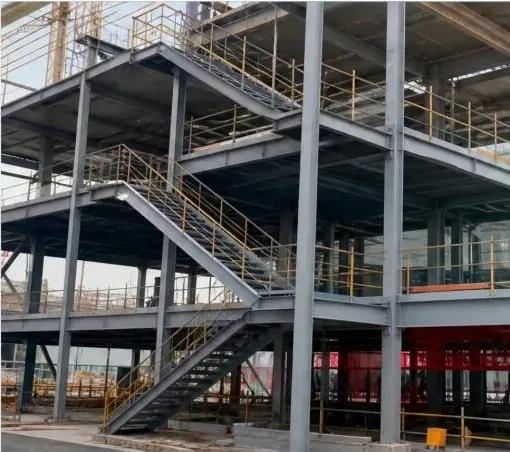

1. Ukończone stalowe schody i poręcze (zdjęcie strony)

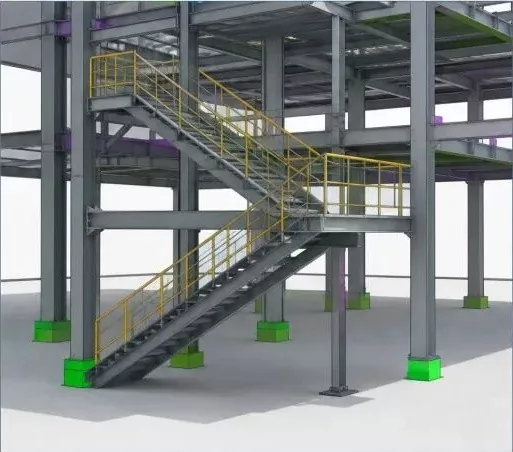

2. Model 3D BIM (schody i poręcze stalowe)

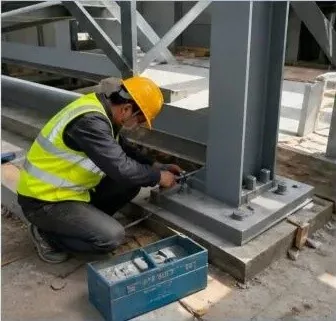

3. Montaż schodów stalowych (prace na miejscu)

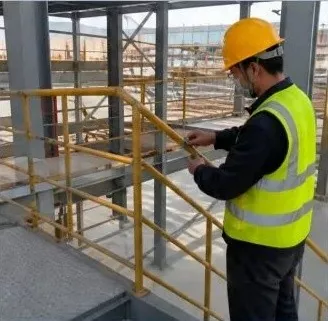

4. Montaż poręczy (prace na miejscu)

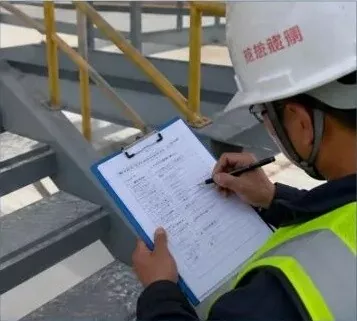

5. Kontrola jakości instalacji (kontrola na miejscu)

Instrukcje:

Przed montażem stalowych schodów i poręczy dokładnie sprawdź wymiary, wysokość i linie środkowe elementów;
W przypadku stosowania połączeń śrubowych należy sprawdzić rozmiar, ilość i moment obrotowy śrub, aby zapewnić pewne połączenie;
Zainstalowane poręcze muszą być mocne i proste, z pełnymi i gładkimi spoinami spełniającymi wymagania projektowe i normowe;
Po instalacji należy przeprowadzić kontrolę jakości i wypełnić protokół kontroli, aby zapewnić jakość projektu.

Konstrukcja stalowaessą szeroko stosowane na dzisiejszym rynku budowlanym do budowy szkieletów budynków, a w przyszłości staną się głównym wyborem dla podstawowych konstrukcji budowlanych. Konstrukcje stalowe mają wiele podkategorii, typów konstrukcji i typów komponentów. W zależności od układu konstrukcyjnego dzieli się je na cztery główne typy: ramy portalowe, siatki przestrzenne, kratownice i konstrukcje ramowe.
