Ile wiesz o tych formach konstrukcji stalowych?

Kiedy omówiliśmy cztery główne systemy podstawowe wkonstrukcja stalowabranży, w tym numerze EHSS będzie nadal zapraszać Państwa do odkrywania konstrukcji stalowych. W nowoczesnych budynkach, przy rosnącej złożoności konstrukcyjnej i wymaganiach dotyczących nośności, szeroko stosowane są formy konstrukcyjne, takie jak skorupy kratowe, liny podwieszane, konstrukcje belek dźwigarowych i rury stalowe wypełnione betonem. Wszystkie typy konstrukcji stalowych przedstawione w tym numerze są powszechnie stosowane w inżynierii z dojrzałymi systemami technicznymi i odpowiadającymi im normami pomocniczymi, dominując w odpowiednich segmentach dziedzin.

Siatkowa struktura skorupy, jak sama nazwa wskazuje, to zakrzywiona struktura siatki przypominająca skorupkę jajka. Jego podstawową cechą jest możliwość formowania zakrzywionych kształtów o dużej rozpiętości, takich jak kopuły i łuki. Dzięki eleganckiemu wyglądowi i wydajnemu przenoszeniu siły jest szeroko stosowany w dużych salach gimnastycznych, centrach wystawowych, planetariach i szklarniach botanicznych.

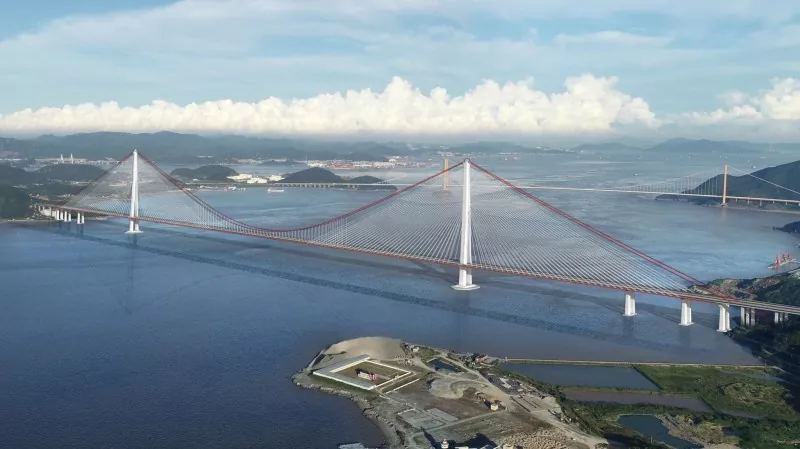

Konstrukcje zawieszenia wykorzystują kable stalowe o wysokiej wytrzymałości jako główne elementy i osiągają duże rozpiętości dzięki wykorzystaniu właściwości kabli na rozciąganie. Charakteryzują się bardzo dużą rozpiętością, niewielką wagą własną i niskim zużyciem stali i są stosowane głównie do mostów wiszących, dużych stadionów, terminali lotniskowych i innych projektów.

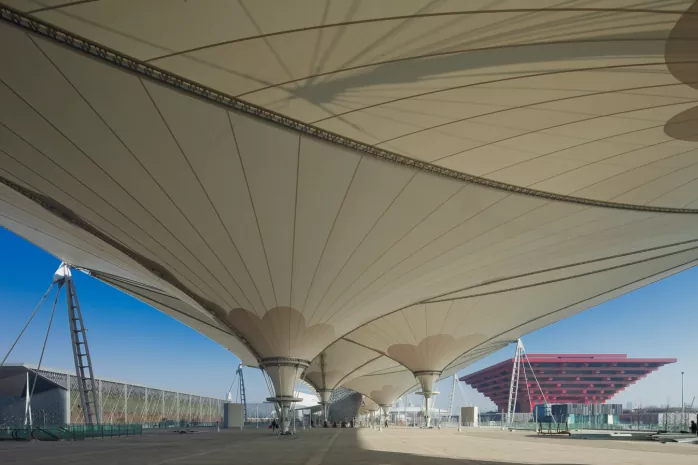

Konstrukcja membranowo-kablowa jest najbardziej popularnym i szeroko stosowanym typem spośród wszystkich konstrukcji membranowych, składającym się z materiałów membranowych wraz z elementami stalowymi lub szkieletami stalowymi. Tkaniny membranowe są zwykle powlekane PTFE lub PVC. Charakteryzuje się niewielką wagą, dużą wytrzymałością i dużą elastycznością w tworzeniu złożonych, zakrzywionych powierzchni o swobodnych kształtach, jest powszechnie stosowany do zadaszeń, instalacji krajobrazowych, punktów poboru opłat i obiektów nadmuchiwanych.

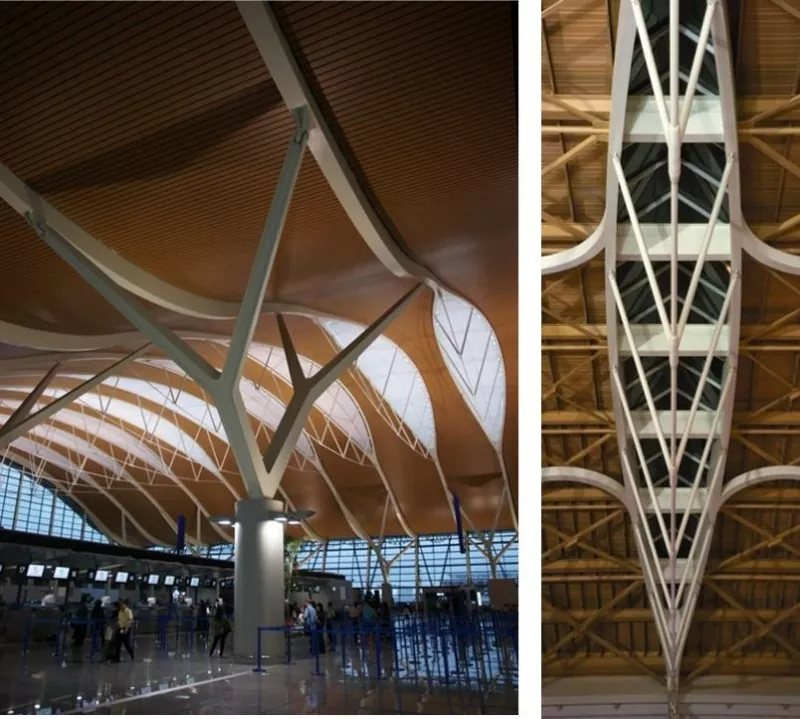

Konstrukcja podparta strunami składa się ze sztywnych pasów górnych i elastycznych dolnych lin stalowych połączonych rozpórkami, przy czym sztywne górne pasy to przeważnie belki lub kratownice stalowe, dlatego można ją również interpretować jako konstrukcję utworzoną przez połączenie stalowych belek lub kratownic za pomocą stalowych lin poprzez rozpórki. Konstrukcja ciągów belek jest najpowszechniejszą i typową formą tego układu konstrukcyjnego, w którym górne elementy stanowią belki stalowe z pełnym środnikiem. Charakteryzujące się samorównoważeniem i doskonałą rozpiętością, konstrukcje wsparte na sznurkach są stosowane głównie na dachach o dużej rozpiętości i terminalach lotniskowych.

Konstrukcja z rur stalowych wypełnionych betonem odnosi się do konstrukcji z betonem wypełnionym wewnątrz rur stalowych, co znacznie poprawia nośność i ciągliwość. Charakteryzuje się wysoką nośnością i korzystną ciągliwością i jest stosowany głównie jako elementy ściskane w kolumnach budynków bardzo wysokich, mostach łukowych i konstrukcjach o dużej rozpiętości.

Ramy portalowe, ramy stalowe, kratownice stalowe i konstrukcje kratowe wspomniane w poprzednim numerze mogą pochwalić się największym wolumenem rynku i najbardziej uniwersalnymi scenariuszami zastosowań, stanowiąc najlepszy wybór dla małych i średnich fabryk, wieżowców i konwencjonalnych dachów o dużej rozpiętości. Natomiast skorupy kratowe, konstrukcje podwieszane, konstrukcje z membran kablowych, konstrukcje ciągów belek i konstrukcje z rur stalowych wypełnionych betonem omówione w tym numerze to wyspecjalizowane podsystemy dostosowane do scenariuszy obejmujących specjalne przęsła, budynki superwieżowe, lekkie obudowy i warunki naprężeń kompozytowych, a także reprezentują główne i popularne obecnie systemy konstrukcji stalowych.

Wszystkosystemy konstrukcji stalowychomówione w dwóch częściach mają wyraźne zalety i uzupełniają się, tworząc łącznie pełne spektrum techniczne dla aktualnej inżynierii konstrukcji stalowych. W szczególności stalowa konstrukcja ramowa stanowi podstawę dla usztywnionej stalowej konstrukcji ramowej; Zarówno powłoki siatkowe, jak i siatki przestrzenne należą do kategorii struktur siatek przestrzennych jako formy równoległe; konstrukcje podwieszane, membrany kablowe i konstrukcje wsparte linkami można łączyć z kratownicami i kratami, tworząc systemy o dużej rozpiętości; formowane na zimno cienkościenne konstrukcje stalowe stosowane są głównie w lekkich systemach konstrukcji stalowych; i konstrukcje z rur stalowych wypełnionych betonem należą do zespolonych systemów nośnych stalowo-betonowych.

Przy wyborze typów konstrukcji do projektów praktycznych należy przeprowadzić kompleksową ocenę na podstawie funkcji budynku, warunków rozpiętości, wskaźników ekonomicznych i wymagań harmonogramu budowy, aby określić optymalne rozwiązanie. Bądź na bieżącoEHSSoficjalne kanały bardziej profesjonalnych aktualizacji technicznych konstrukcji stalowych. Dzięki 21-letniemu zaangażowaniu w produkcję i montaż konstrukcji stalowych zapewniamy kompleksowe wsparcie techniczne dla Twoich projektów z solidnymi profesjonalnymi możliwościami.
