Montaż konstrukcji stalowej na miejscu + proces prac przy konstrukcji zintegrowanego podnośnika + kluczowe kwestie

Wstęp:Wkonstrukcja konstrukcji stalowej„montaż naziemny + zintegrowane podnoszenie za pomocą ciężkiego dźwigu” (całkowity montaż konstrukcji na podłożu i podniesienie jej do pozycji pojedynczej przy użyciu ciężkich dźwigów) to jedna z najbardziej opłacalnych, bezpiecznych i kontrolowanych pod względem jakości metod konstrukcyjnych dostępnych obecnie.

W porównaniu z „luźnym montażem na dużych wysokościach” (montaż elementów kawałek po kawałku na dużej wysokości) metoda ta znacznie ogranicza ryzykowne prace na wysokości, zmniejsza liczbę defektów spawalniczych i skutecznie kontroluje deformacje konstrukcyjne. Wymaga to jednak ścisłego przygotowania terenu naziemnego, precyzyjnego ustawienia przyrządu montażowego, rygorystycznych obliczeń inżynierskich związanych z podnoszeniem oraz bezbłędnej sygnalizacji i sterowania na miejscu.

Poniżej znajduje się kompleksowy i ustandaryzowany przewodnik techniczny dotkonstrukcja stalowa na miejscumontaż i integralne podnoszenie – zorganizowane z przejrzystymi przepływami pracy i praktycznymi, prostymi wymaganiami technicznymi dla łatwego odniesienia.

I. Podstawowy przegląd metod konstrukcyjnych

Logika przebiegu prac na budowie: Fabryczna prefabrykacja elementów stalowych w sekcjach → Montaż naziemny na miejscu na przyrządach → Korekta spawania, kontrola spoin (NDT) i poprawki malarskie → Jednoczęściowe zintegrowane podnoszenie na miejsce → Mocowanie i wyrównywanie konstrukcyjne.

Kluczowe zalety

•  Praca naziemna przez cały czas: Podstawowe operacje są wykonywane na ziemi, co drastycznie zmniejsza ryzyko upadku i zagrożenia na dużych wysokościach.

•  Kontrolowana jakość: montaż, spawanie i wyrównywanie odbywają się w stabilnym, dostępnym środowisku gruntowym, co zapewnia najwyższą precyzję i jakość wykonania.

•  Wysoka wydajność konstrukcji: zminimalizowano spawanie i skręcanie na dużych wysokościach, co znacznie przyspiesza postęp budowy.

Ograniczenia

•  Wymagany duży obszar montażowy: wymaga przestronnego, równego i dobrze zagęszczonego terenu do montażu na miejscu.

•  Ciężki sprzęt i rygorystyczne kontrole: wymagane są dźwigi o dużym tonażu i rygorystyczne obliczenia inżynieryjne dotyczące warunków podnoszenia i nośności gleby.

Obowiązujące scenariusze

Konstrukcja konstrukcji stalowej na otwartym terenie, takie jak stalowe kratownice o dużej rozpiętości, stalowe moduły dachowe, wieloprzęsłowe ramy stalowe i wytrzymałe zespoły dźwigarów dźwigowych.

II. Kompletny, ustandaryzowany przebieg prac budowlanych

Standardowy przebieg procesu: Przygotowanie konstrukcji → Wyrównywanie i zagęszczanie terenu → Konfiguracja i akceptacja przyrządu montażowego → Odbiór komponentów i ponowna kontrola → Montaż naziemny → Prace spawalnicze → Testowanie spoin (NDT) i poprawianie farby antykorozyjnej → Ustawianie uchwytów do podnoszenia i olinowania → Próbne podnoszenie → Formalne zintegrowane podnoszenie → Dokładna regulacja pozycjonowania i tymczasowe mocowanie → Ponowne sprawdzenie osi siatki i elewacji → Stałe połączenie i mocowanie → Demontaż olinowania → Akceptacja projektu → Demontaż przyrządu montażowego

1. Przygotowanie budowy na wczesnym etapie (najważniejszy etap)

Jeśli wstępne przygotowanie jest niewystarczające, podczas montażu i podnoszenia mogą łatwo wystąpić problemy, takie jak deformacja konstrukcji, przewrócenie się lub błędy wymiarowe. Skoncentruj się wyłącznie na tych 4 podstawowych zadaniach:

•  Najpierw zaplanuj: Przygotuj dedykowany schemat podnoszenia. W przypadku operacji obarczonych wysokim ryzykiem i stanach nadkrytycznych obowiązkowy jest przegląd ekspercki i formalne zatwierdzenie. Wykonaj szczegółowe obliczenia inżynieryjne dotyczące warunków pracy dźwigu, naprężeń w elementach, nośności podłoża i obciążeń punktów podnoszenia.

•  Weryfikacja materiałów i dokumentów: Sprawdź fabryczne certyfikaty zgodności, raporty z testów w walcowni (MTR), zapisy fabrycznych badań nieniszczących (NDT) i arkusze weryfikacji wymiarowej. Ściśle zapobiegać przedostawaniu się na plac budowy jakichkolwiek komponentów niezgodnych z wymaganiami.

•  Planowanie układu terenu: Wyraźnie wyznacz oddzielne strefy do przechowywania komponentów, prac montażowych naziemnych oraz ustawiania ruchu dźwigu/wysięgnika. W przypadku fundamentów z miękkiej gleby należy wykopać i zastąpić solidną zasypką, zagęścić i wcześniej utwardzić/utwardzić grunt.

•  Instruktaż bezpieczeństwa personelu: Spawacze, operatorzy dźwigów, sygnaliści i monterzy muszą posiadać ważne certyfikaty kwalifikacji. Przeprowadź dokładne instruktaże dotyczące bezpieczeństwa i kwestii technicznych dla wszystkich pracowników, wyjaśniając indywidualne obowiązki i zakazy dotyczące bezpieczeństwa.

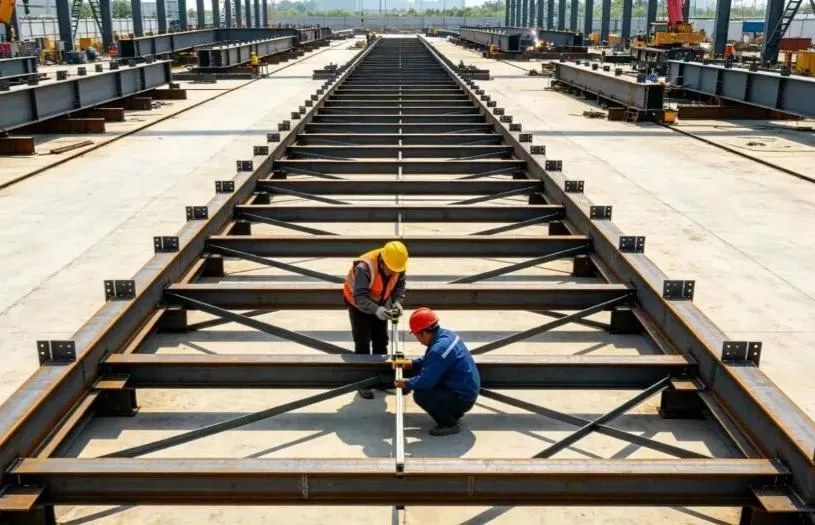

2. Konfiguracja i akceptacja przyrządu montażowego

Szablon montażowy (podstawa podłogowa) jest niezbędny do precyzji montażu. Swobodny montaż lub niespełniające norm, prowizoryczne konstrukcje są surowo zabronione!

•  Użyj standardowej stali konstrukcyjnej: Wykonaj przyrządy przy użyciu krajowych standardowych profili stalowych, aby zapewnić odpowiednią sztywność i stabilność, zapobiegając osiadaniu gruntu, ugięciom konstrukcji lub drganiom po załadowaniu.

•  Precyzyjne wyznaczanie i pozycjonowanie: Dokładnie rozplanuj linie prowadzące; ściśle kontroluj osie siatki, wysokość i poziomość. W przypadku komponentów o dużej rozpiętości należy zastosować wstępne wygięcie (zamierzone wygięcie w górę) zgodnie ze specyfikacjami projektowymi, aby zapobiec przyszłemu ugięciu pod obciążeniem użytkowym.

•  Dedykowana kontrola i zatwierdzenie: Po zakończeniu konfiguracji przyrządu należy przeprowadzić specjalistyczną kontrolę. Rejestruj i archiwizuj wszystkie pomiary wymiarów, wysokości i płaskości. Przyrząd może być używany wyłącznie po formalnym podpisaniu umowy

3. Dostawa komponentów i montaż naziemny

Montaż naziemny jest kluczowym procesem kontroli ogólnej jakości konstrukcji. Precyzyjna kontrola jest niezbędna:

•  Kontrola komponentów przychodzących: po przybyciu sprawdź każdy komponent pod kątem wyglądu, deformacji podczas transportu, powłok ochronnych i wyrównania otworów na śruby. Przed montażem należy wyprostować i skorygować wszelkie drobne odkształcenia.

•  Ustawianie i regulacja przyrządu: Po osadzeniu elementów na przyrządzie użyj podnośników hydraulicznych i linek odciągowych, aby precyzyjnie wyregulować i ściśle kontrolować rozpiętość, linie osi, wysokość, szczelinę korzeniową (szczelinę montażową złącza) i wyrównanie w pionie.

• Spawanie sczepne przez certyfikowanych spawaczy: Certyfikowani spawacze muszą wykonywać sczepianie (spoiny tymczasowe). Długość spoiny sczepnej i rozmiar nóżki pachwinowej muszą spełniać standardy techniczne, zapobiegając porowatości, pęknięciom i innym wadom spawalniczym.

•  Spawanie symetryczne i odprężanie: Formalne spawanie musi ściśle przestrzegać zasad „spawania symetrycznego” i „spawania wstecznego” (spawanie w krótkich, naprzemiennych odcinkach), aby równomiernie uwolnić naprężenia termiczne i zminimalizować wypaczenia. W przypadku grubych blach stalowych należy ściśle przestrzegać kontroli podgrzewania wstępnego i temperatury międzyściegowej.

•  Weryfikacja po montażu: Po zakończeniu montażu dokładnie ponownie zmierz wymiary całkowite, wartości pochylenia i prostoliniowość boczną, aby zagwarantować pełną zgodność z przepisami technicznymi i rysunkami projektowymi.

4. Kontrola spoin i naprawa farby antykorozyjnej

•  Badania nieniszczące (NDT): Przeprowadź badania ultradźwiękowe (UT) lub badania radiograficzne (RT) zgodnie ze specyfikacjami projektowymi. Każda niezgodna spoina musi zostać całkowicie wyłupiona, ponownie zespawana i ponownie przetestowana, aż do uzyskania 100% kwalifikacji.

•  Czyszczenie i ponowne malowanie spoin: Przeszlifuj złącza spawane na gładko, usuń rdzę, żużel i odpryski, a następnie natychmiast nałóż pasujący podkład antykorozyjny i powłokę nawierzchniową, aby zapewnić ciągły i nienaruszony system powłoki ochronnej.

•  Ochrona powierzchni: Chroń wysokowytrzymałe powierzchnie styku śrub, otwory na śruby i wykończone warstwy farby przed odpryskami spawalniczymi, zanieczyszczeniem smarem/olejem i zadrapaniami mechanicznymi.

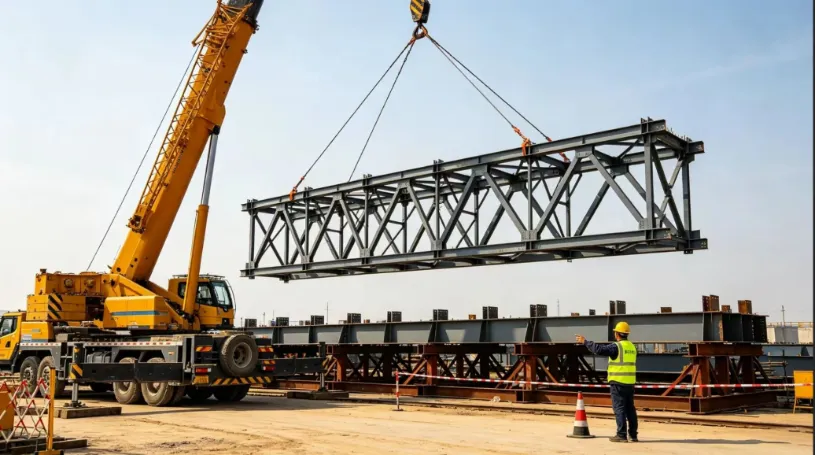

5. Wybór punktów podnoszenia i olinowania

Podstawowa zasada bezpieczeństwa podnoszenia: Nigdy nie zmieniaj punktów podnoszenia bez zezwolenia, nigdy nie mieszaj niedopasowanego osprzętu i nigdy nie poddawaj komponentów działaniu niewłaściwych sił.

•  Używaj zaprojektowanych uchwytów do podnoszenia: Zawsze używaj wstępnie zaprojektowanych, wyprodukowanych fabrycznie uchwytów do podnoszenia (uch podkładki). Niezatwierdzone spawanie na miejscu lub wiercenie otworów pod prowizoryczne punkty podnoszenia jest surowo zabronione. Wszystkie spoiny uchwytów do podnoszenia muszą zostać poddane 100% kontroli NDT.

•  Obliczanie nośności olinowania: Wybieraj liny stalowe, szekle i zawiesia ściśle w oparciu o obliczone obciążenia, uwzględniając dynamiczne współczynniki bezpieczeństwa obciążenia. Przeciążanie jest surowo zabronione.

•  Ochronniki narożników: Zamontuj zabezpieczenia narożników (zmiękczacze/osłony krawędzi) na wszystkich ostrych rogach i krawędziach elementów stalowych, aby zapobiec przecięciu lub uszkodzeniu lin stalowych.

•  Wzmocnienie tymczasowe: Dodaj tymczasowe rozpórki/elementy usztywniające do smukłych konstrukcyjnie lub cienkościennych sekcji (takich jak długie kratownice), aby zapobiec skręcaniu, wyboczeniu lub lokalnemu odkształceniu podczas podnoszenia.

6. Próbny test podnoszenia (nigdy nie można go pominąć)

Wyciąg próbny stanowi ostateczną barierę ochronną przed wypadkami podczas podnoszenia.

•  Podnieś i zawieś: Płynnie podnieś element na odległość 200–300 mm od uchwytu montażowego i trzymaj go zawieszonego w powietrzu przez 5 do 10 minut.

•  Kompleksowa kontrola: Dokładnie sprawdź: stan obciążenia w punktach podnoszenia, odkształcenie olinowania, ogólne i lokalne ugięcie elementów, stabilność żurawia, osiadanie gruntu pod podporami oraz wszelkie zakłócenia lub zaczepienia o przyrząd.

•  Natychmiastowe obniżenie w przypadku nieprawidłowości: Jeśli zaobserwujesz nietypowy hałas, zniekształcenie konstrukcji lub nadmierne osiadanie gruntu, natychmiast opuść element z powrotem na przyrząd. Formalne podnoszenie może nastąpić dopiero po zatwierdzeniu działań naprawczych.

7. Podnoszenie, pozycjonowanie i tymczasowe zabezpieczenie w pełnym montażu

•  Ujednolicona sygnalizacja jednoosobowa: operacjami musi kierować jeden wyznaczony dowódca sygnalizacji, używając standardowych sygnałów ręcznych i poleceń głosowych. Sygnalizacja wieloosobowa i działania chaotyczne są surowo zabronione.

•  Płynne ruchy żurawia: Podnoszenie, obracanie (kołysanie) i wychylanie (przesuwanie wysięgnika) muszą przez cały czas przebiegać płynnie i powoli. Unikaj gwałtownych zatrzymań, ostrych zakrętów i obciążeń udarowych. Załoga naziemna musi używać linek prowadzących (lin prowadzących), aby ustabilizować orientację elementu i zapobiec kolizjom z istniejącymi konstrukcjami.

•  Umiejscowienie i natychmiastowe tymczasowe wsparcie: Po osadzeniu na stałych wspornikach precyzyjnie dopasuj osie siatki, wysokość i pionowość. Natychmiast zainstaluj tymczasowe podpory i dokręć odciągi.

• Czerwona linia bezpieczeństwa Core: Nigdy nie zwalniaj haka dźwigu, dopókikonstrukcja stalowatworzy stabilny, samonośny układ konstrukcyjny.

8. Stałe prace przyłączeniowe i wykończeniowe

•  Najpierw śruby o wysokiej wytrzymałości: priorytetem jest mocowanie śrubami o wysokiej wytrzymałości. Należy ściśle przestrzegać dwuetapowej sekwencji dokręcania: „Dokręcanie wstępne → Dokręcanie końcowe”. Po ostatecznym dokręceniu wyraźnie zaznacz każdą śrubę, aby zapobiec pominięciu, poluzowaniu lub nadmiernemu dokręceniu śruby.

• Spawanie na miejscu: Wykonaj na miejscu spoiny doczołowe i złącza w warstwach wielościegowych, a po zakończeniu przeprowadź badania nieniszczące (NDT).

•  Ponowny pomiar całości konstrukcji: Zmierz ponownie wszystkie wymiary całkowite, wzniesienia i wartości ugięcia. Po uzyskaniu certyfikatu zgodności należy bezpiecznie zdemontować podnośnik, tymczasowe podpory i przyrząd do montażu naziemnego.

•  Naprawa i przekazanie powłoki: Zapraw wszystkie uszkodzone powłoki antykorozyjne i ognioodporne na dotkniętych obszarach, aby ukończyć instalację.

III. Krytyczne środki ostrożności na miejscu (kluczowe pułapki, których należy unikać)

1. Punkty kontroli jakości montażu

• Solidny fundament przyrządu: Podłoże pod przyrządem montażowym musi być twarde, zwarte i równe. Prace montażowe są surowo zabronione na miękkiej lub podmokłej glebie podczas deszczowej pogody, aby zapobiec nierównomiernemu osiadaniu.

• Ścisła kontrola wygięcia wstępnego: Dokładnie ustaw wygięcie wstępne (zamierzona krzywizna w górę) w przypadku elementów o dużej rozpiętości, zgodnie z wartościami projektowymi. Dokładnie sprawdź pomiary przed i po montażu, aby zapobiec opadaniu po złożeniu.

•  Ograniczenia dotyczące spawania w trudnych warunkach pogodowych: Natychmiast przerwij spawanie na otwartej przestrzeni podczas silnego wiatru, deszczu, śniegu lub ujemnych temperatur. Przed wznowieniem spawania należy dokładnie osuszyć wilgotne powierzchnie stalowe za pomocą palnika grzewczego.

•  Chroń powierzchnie cierne śrub o wysokiej wytrzymałości: Ściśle chroń powierzchnie cierne stykające się ze śrubami. Szlifowanie, zanieczyszczenie olejem lub przypalenia odpryskami spawalniczymi są surowo zabronione, co gwarantuje, że współczynnik poślizgu spełnia standardy techniczne.

2. Obowiązkowe czerwone linie bezpieczeństwa podczas podnoszenia

• Zakazy pogodowe: Podnoszenie jest surowo zabronione podczas silnego wiatru o sile 6 i większej (prędkość wiatru ≥ 10,8 m/s), gęstej mgły, ulewnego deszczu lub gdy oświetlenie w nocy jest niewystarczające.

• Wspornik wysięgnika dźwigu: Wysięgniki dźwigu muszą być w pełni podparte grubymi stalowymi płytami rozkładającymi obciążenie na solidnym, sprawdzonym podłożu, aby zapobiec przewróceniu się dźwigu lub przebiciu wysięgnika.

•  Sztywna strefa wykluczenia bezpieczeństwa: Ustanów sztywną barierę i wyraźną strefę wykluczenia w promieniu pracy żurawia. Nieupoważnionemu personelowi obowiązuje całkowity zakaz wchodzenia, przechodzenia lub przebywania na terenie obiektu.

•  Kontrola osprzętu przed zmianą: Przed każdą zmianą roboczą sprawdzaj cały sprzęt podnoszący, osprzęt do olinowania i liny stalowe. Wymień natychmiast, jeśli zerwane żyły drutu, nadmierne zużycie lub załamania/odkształcenia przekraczają dopuszczalne limity.

3. Wspólne ryzyko i środki zapobiegawcze

•  Nadmierne odkształcenie elementu: wstępnie ustaw pochylenie projektu, dodaj tymczasowe rozpórki wzmacniające, postępuj zgodnie z symetrycznymi sekwencjami spawania i wykonaj kontrolę obciążenia przy pełnym podniesieniu.

•  Awaria wyrywania uchwytów do podnoszenia: Wykonaj specjalistyczny projekt konstrukcyjny uchwytów do podnoszenia, zapewnij spawanie z pełną penetracją przy 100% kontroli NDT i surowo zabraniaj stosowania niezatwierdzonych prowizorycznych punktów podnoszenia.

• Osiadanie lub przewracanie się dźwigu na podłożu: Sprawdź wcześniej i utwardzić podłoże, umieść ciężkie stalowe płyty pod wysięgnikami i monitoruj osiadanie gruntu podczas próbnego podnoszenia.

•  Niestabilność konstrukcji po rozmieszczeniu: Niezwłocznie zainstaluj odciągi i tymczasowe podpory, ściśle przestrzegając zasady: „Nigdy nie zwalniaj haka dźwigu, zanim konstrukcja nie zostanie zabezpieczona”.

•  Sworznie o niskiej wytrzymałości na śruby: Ściśle chroń powierzchnie styku ciernego, stosuj standardowe procedury dokręcania momentem obrotowym oraz sprawdzaj i oznaczaj kolorem każdą śrubę po zakończeniu.

IV. Streszczenie

Podstawowa logika zarządzaniamontaż konstrukcji stalowej na miejscui integralne podnoszenie można podsumować jako: precyzyjny montaż na podłożu, sztywna kontrola przyrządu, rygorystyczne obliczenia podnoszenia, płynne i stabilne podnoszenie oraz nigdy nie zwalnianie haka przed zabezpieczeniem.

Ściśle zarządzając czterema krytycznymi filarami — jakością uchwytu, odkształceniami spawalniczymi, warunkami obciążenia podnoszącego i tymczasową stabilnością konstrukcji — można zapobiegać najczęstszym defektom konstrukcyjnym i wypadkom związanym z bezpieczeństwem, zapewniając bezpieczne, niezawodne i wydajne rozwiązanie dla inżynierii konstrukcji stalowych o dużej rozpiętości.
