Budowa fabryki mechanicznej z ramą stalową

Konstrukcja fabryki mechanicznej z ramą stalową produkowana przez EIHE Steel Structure to budynki przemysłowe ze stalą jako główną ramą konstrukcyjną, specjalnie zaprojektowane do produkcji i wytwarzania wyrobów mechanicznych. Trzon tych budynków stanowi konstrukcja stalowa. Nasza chińska fabryka konstrukcji stalowych może podzielić budynki pokazane na rysunkach na różne elementy funkcjonalne, a następnie przetransportować je na miejsce w celu szybkiego montażu, uzyskując oszczędność czasu.

● Forma strukturalna

Parterowy warsztat mechaniczny konstrukcji stalowej. Powszechnie stosowaną formą konstrukcji stalowej jest rama portalowa. Stal ma dużą nośność i może wspierać działanie dużych dźwigów. Dodatkowo,

● Indywidualny projekt

1. Musi być wyposażony w system dźwigowy: Stalowe belki dźwigowe ustawione wzdłuż kolumn fabrycznych, umożliwiające poruszanie się tam i z powrotem wciągników elektrycznych lub dźwigów pomostowych (dźwigów) w celu podnoszenia materiałów, form lub gotowych produktów o wadze od kilku ton do setek ton.

2. Podział logistyki i obszaru: Obszary wewnętrzne są zwykle podzielone na obszar surowców, obszar cięcia, obszar obróbki, obszar spawania/montażu i obszar produktu gotowego i są wyposażone w dedykowane kanały logistyczne.

3. Możliwość dostosowania do środowiska: Procesy takie jak spawanie i malowanie wymagają dobrej wentylacji, usuwania pyłu i oświetlenia. Konstrukcje stalowe z łatwością można wyposażyć w wielkopowierzchniowe świetliki, okna boczne czy zamontować wieże wentylacyjne.

Przypadki współpracy naszych marek

Weichai Rayvo Smart Agriculture Technology Co., Ltd. z siedzibą w Weifang w prowincji Shandong jest stowarzyszona z Shandong Heavy Industry Group. Jest największym dostawcą wysokiej klasy sprzętu rolniczego i kompleksowych rozwiązań z zakresu inteligentnego rolnictwa w Chinach. Firma powstała w 2004 roku, wcześniej znana jako Foton Rayvo i Rayvo Heavy Industry. Obecnie zatrudnia ponad 10 000 pracowników i przewiduje się, że w 2024 r. wygeneruje około 17,4 miliarda juanów przychodów. Jej działalność obejmuje ponad 120 krajów i regionów na całym świecie. Podstawowe produkty obejmują traktory, maszyny żniwne oraz maszyny do siewu, sadzenia i uprawy roli.

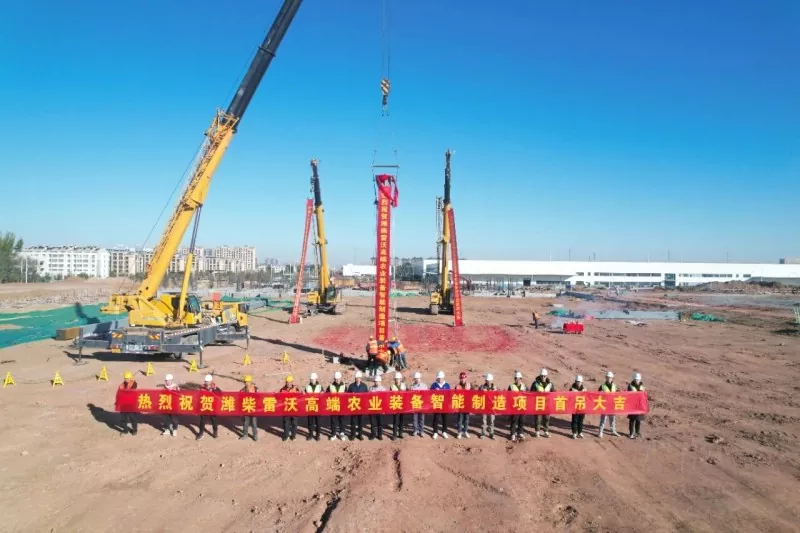

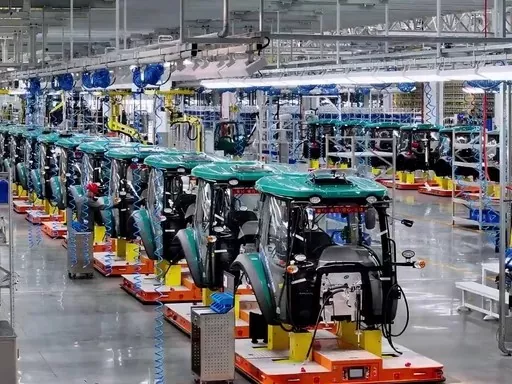

Wspólna fabryka montażu o dużej mocy w ramach projektu inteligentnej produkcji wysokiej klasy sprzętu rolniczego firmy Weichai Rayvo, który został zbudowany przez EIHE Steel Structure, znajduje się na wschód od Sanjiao Road i na północ od Baotong Street w mieście Weifang w prowincji Shandong. Składa się z montażu końcowego, warsztatu produkcji próbnej, warsztatu malarskiego, warsztatu spawalniczego, pomieszczeń aparaturowych i pomieszczeń pomocniczych warsztatu. Powierzchnia bazowa budynku wynosi 105 003,62 m2, a powierzchnia zabudowy 116 946,31 m2. Budynek jest parterowy (z częściowym drugim piętrem), a jego wysokość wynosi 17,50 m.

Pakowanie i wysyłka produktów

● Opakowanie

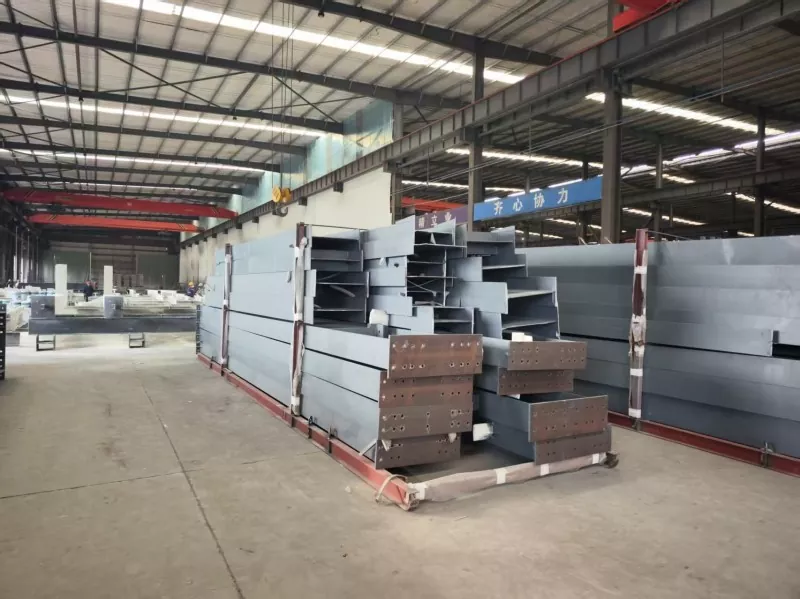

 Konstrukcja fabryki mechanicznej z ramą stalową składa się z dużej liczby elementów budowlanych. Aby zapobiec rozsypywaniu się komponentów w transporcie morskim, będziemy je układać w specjalnie zaprojektowanych ramach opakowaniowych. Ramy te nie tylko mocują komponenty, ale także ułatwiają transport towarów.

● Dostawa

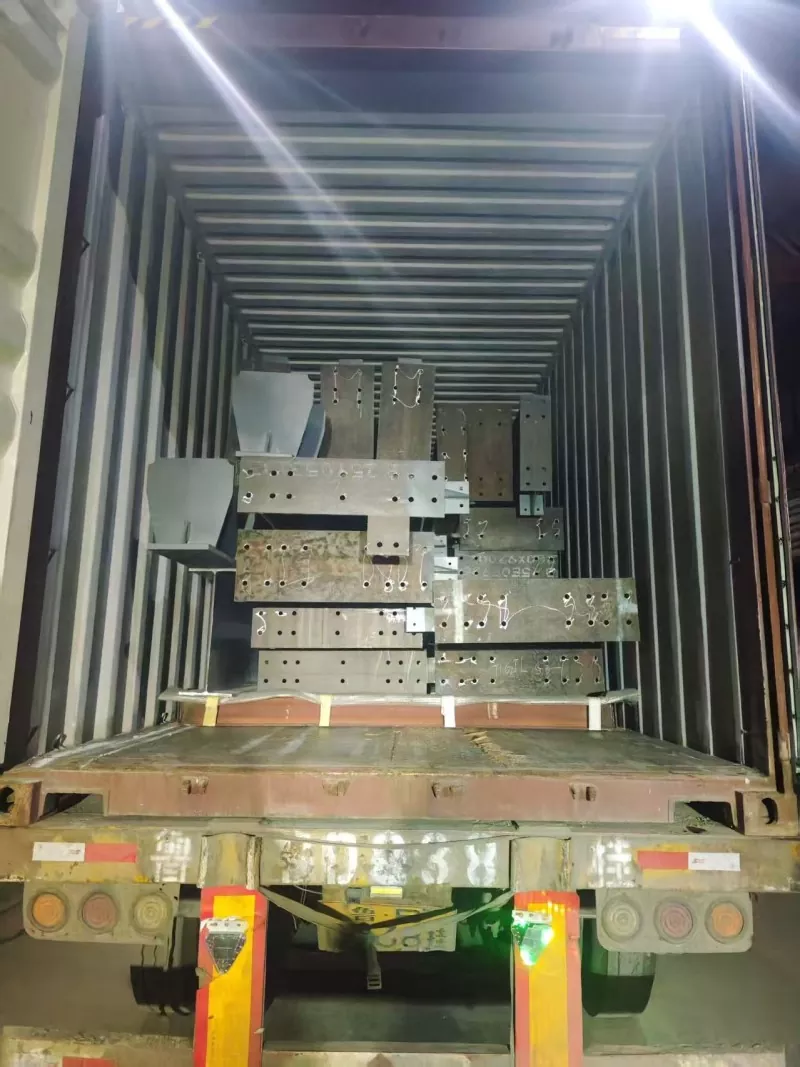

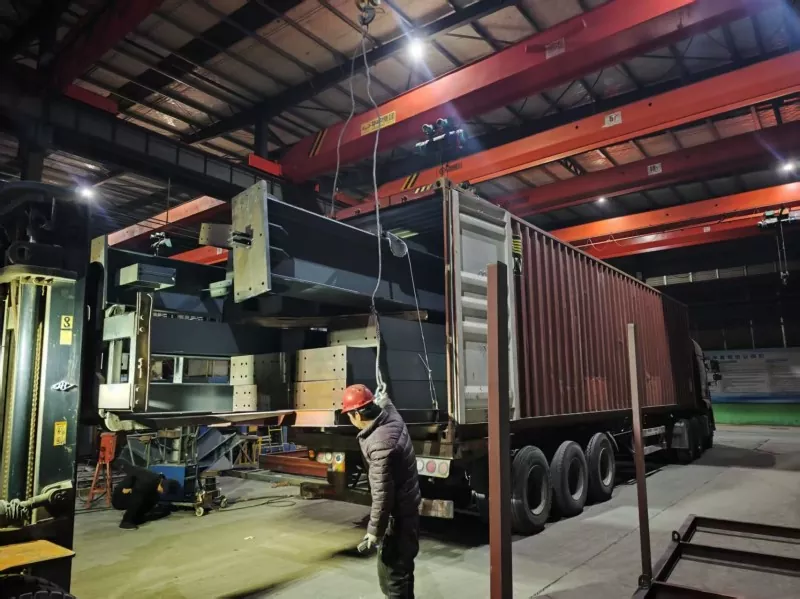

Obsługiwane przez nas metody wysyłki obejmują transport morski, transport kolejowy i transport lotniczy. Sposób wysyłki może zostać wybrany zgodnie z wymaganiami klienta. Najczęściej stosowaną metodą jest transport morski. Zapakowane komponenty możemy umieścić w pojemnikach.

Parametr (specyfikacja)

Często zadawane pytania

1. Dlaczego konstrukcja fabryki mechanicznej z ramą stalową woli używać konstrukcji stalowych niż konstrukcji betonowych?

Ponieważ wytrzymałość konstrukcji betonowych nie jest tak dobra, jak konstrukcji stalowych. Ich odporność na wiatr i trzęsienia ziemi jest również niższa niż w przypadku konstrukcji stalowych. Co więcej, prędkość budowy konstrukcji stalowych jest o ponad 30% większa niż w przypadku konstrukcji betonowych, co może skrócić czas budowy.

2. Jaka jest typowa rozpiętość ekonomiczna tego typu budynku fabrycznego? Jaka jest maksymalna możliwa rozpiętość?

Rozpiętość ekonomiczna wynosi zazwyczaj od 24 do 30 metrów. W tym zakresie łączne zużycie stali, koszt fundamentów i wykorzystanie przestrzeni są najbardziej optymalne. W przypadku stosowania kratownic portalowych lub kratownic stalowych jednoprzęsłowe mogą osiągać wysokość od 36 do 42 metrów. Jednak po przekroczeniu 36 metrów koszty belek dźwigowych i wiązarów dachowych znacznie wzrosną i wymagane będzie specjalne badanie.

3. Czy dach powinien być wyposażony w oświetlenie i wentylację? Jak można to osiągnąć?

To musi zostać zrobione. Procesy obróbki mechanicznej, spawania i natryskiwania wymagają naturalnego oświetlenia i spalin w celu odprowadzania ciepła. Typowe praktyki są następujące:

● Oświetlenie: Dach pokryty jest pasami oświetleniowymi FRP (stanowiącymi od 5% do 10% powierzchni dachu) lub zastosowano świetlik z paneli słonecznych.

● Wentylacja: Nawiewniki (świetliki wentylacyjne) umieszcza się wzdłuż kalenicy dachu lub instaluje się wentylator niezasilany; w przypadku bardzo zanieczyszczonych warsztatów należy również zastosować mechaniczny układ wydechowy.
