Zrozumienie elementów konstrukcji stalowej: klasyfikacja elementów nośnych i stateczności

Ogólnie rzecz biorąc, stalowe elementy konstrukcyjne można podzielić na cztery główne kategorie według składu konstrukcyjnego: główne elementy nośne, elementy usztywniające i stabilizujące, elementy drugorzędne i dołączone, a także połączenia i elementy konstrukcyjne. Sesja ta obejmuje głównie dwie pierwsze kategorie.

Do głównych elementów nośnych zaliczają się słupy stalowe, belki stalowe, kratownice, wsporniki, wiązary dachowe, dźwigary dźwigowe, dźwigary hamulcowe, kratownice hamulcowe, kolumny wiatroodporne, belki ramowe, kolumny ramowe, belki drugorzędne, belki główne, belki łączące i belki fundamentowe. Kratownica składa się ponadto z pasów górnych, pasów dolnych i elementów środnika. Jako główny szkieletstalowy system konstrukcyjny, główne elementy nośne przenoszą główne obciążenia konstrukcji i przenoszą je na fundament. Jakość ich wykonania i dokładność montażu bezpośrednio decydują o bezpieczeństwie i stabilności całej konstrukcji.

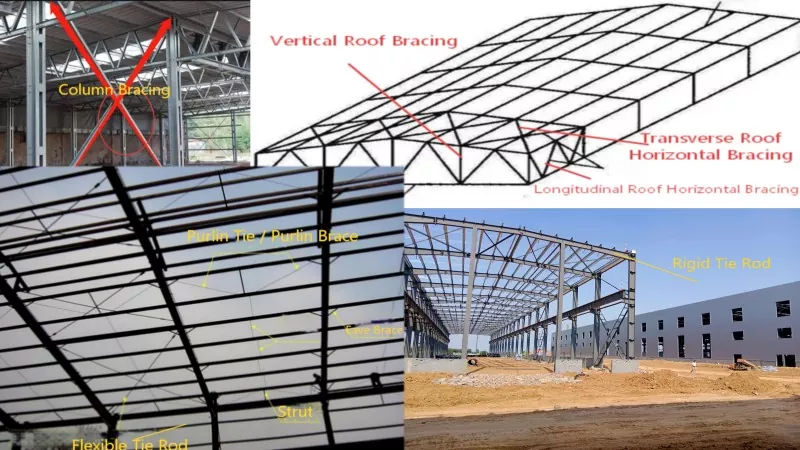

Stężenia i elementy stabilizujące składają się ze stężeń słupów, stężeń poziomych dachu, stężeń pionowych dachu, stężeń poziomych wzdłużnych, stężeń poprzecznych poziomych, stężeń okapowych, sztywnych ściągów, elastycznych ściągów, płatwi i rozpórek. Elementy usztywniające i stabilizujące nie przenoszą bezpośrednio dużych obciążeń pionowych, a mimo to zapewniają ogólną stabilność konstrukcji, przenoszą obciążenia poziome, zmniejszają efektywną długość elementów konstrukcyjnych i zapobiegają niestabilności konstrukcji.

W tej sesji zostaną omówione główne elementy nośne oraz elementy usztywniające i stabilizujące. Podczas następnej sesji omówione zostaną szczegółowe informacje na temat komponentów drugorzędnych i dołączonych (w tym płatwi, ram ściennych, ram monitorów, platform schodowych, balustrad itp.), a także połączeń i elementów konstrukcyjnych (w tym blach węzłowych, usztywnień, śrub, kołków ścinanych, części osadzonych itp.). Czekać na dalsze informacje.
