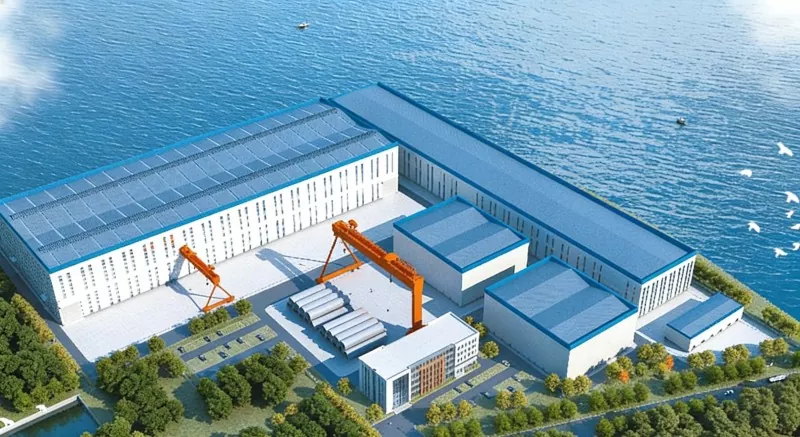

Fabryka Morskiej Energii Wiatrowej o konstrukcji stalowej

Budynki fabryk morskich elektrowni wiatrowych o konstrukcji stalowej odnoszą się do fabryk przemysłu ciężkiego zaprojektowanych specjalnie do produkcji sprzętu do morskiej energetyki wiatrowej. Ich główna konstrukcja jest wykonana ze stali i zwykle są zlokalizowane w portach przybrzeżnych lub dokach, aby sprostać potrzebom związanym z produkcją, montażem i transportem wyjątkowo dużych i ciężkich komponentów.

Nasza chińska fabryka dostarczyła rozwiązania w zakresie konstrukcji stalowych dla wielu projektów morskich elektrowni wiatrowych i jest jednym z wysokiej jakości dostawców konstrukcji stalowych w Chinach.

Forma strukturalna

● Ciężka stalowa konstrukcja kratownicowa: Jest to najczęstsza forma konstrukcyjna.

● Ciężka rama portalowa: Nadaje się do ogólnych warsztatów produkcyjnych lub montażowych.

lKonstrukcje kratownic stalowych i ram siatkowych: Używane w fabrykach o wyjątkowo dużej rozpiętości lub fabrykach o wyspecjalizowanych funkcjach.

Konstrukcja odporna na korozję i wiatr

● System ochrony przed korozją: Ponieważ te budynki przemysłowe są budowane w pobliżu oceanu, otaczające środowisko jest stosunkowo wilgotne i występują bardziej ekstremalne warunki pogodowe. Do obróbki powierzchni stali stosuje się system powłok chroniący przed korozją.

● Odporność na wiatr: Sam budynek musi być projektowany zgodnie z normami obciążenia wiatrem wynoszącymi 50 lub 100 lat raz na sto lat na obszarach przybrzeżnych, aby zapewnić bezpieczeństwo konstrukcji w ekstremalnych warunkach pogodowych.

Elementy konstrukcyjne produktu

Główna struktura

● Zwykle stosuje się słupy kratowe ze stali. W przypadku morskiej elektrowni wiatrowej o konstrukcji stalowej o dużej wysokości i dużym tonażu dźwigu, stalowe kolumny kratowe mają większą wytrzymałość na zginanie i mogą utrzymać ciężar dźwigu kolumnowego.

System belek dźwigowych

● W belkach suwnic stosuje się zwykle spawane belki dwuteowe o pełnym środniku, o granicy plastyczności często sięgającej 355 Pa lub 390 Pa.

System wsparcia

● Podpory międzykolumnowe mogą być wykonane ze stali w kształcie litery H, stali kątowej i rur okrągłych, zwykle w kształcie litery X.

● Na dachu zostaną umieszczone podpory poziome, które przeniosą siłę poziomą dachu.

● System jest zwykle umieszczany na górze słupów, a jego celem jest ochrona stabilności sił pomiędzy ramami stalowymi.

Konstrukcja obudowy

● W płatwiach stosuje się zwykle spawaną stal w kształcie litery H lub C, spawaną przy użyciu wysokiej częstotliwości.

● Belki ścienne są przeważnie wykonane ze stali w kształcie litery H lub dużej stali w kształcie litery C i są łączone poprzez przesuwanie, aby dostosować się do bocznego odkształcenia głównej konstrukcji pod wpływem obciążenia wiatrem lub temperatury.

Parametr (specyfikacja)

Obudowa produktu

Projekt wielkomegawatowej morskiej energetyki wiatrowej w Lishan, w którym wspólnie uczestniczyła EIHE Steel Structure, jest największym pojedynczym projektem morskiej energetyki wiatrowej z parytetem cenowym w Chinach i największym klastrem morskiej energetyki wiatrowej w północnych Chinach. Znajduje się w południowej części morza miasta Lishan, miasta Weihai, prowincja Shandong. Cały projekt jest podzielony na dwie niezależne lokalizacje, U1 i U2, o łącznej mocy zainstalowanej 150 megawatów (1,5 GW).
