Kompletny przewodnik po stalowych komponentach konstrukcyjnych: elementy drugorzędne i szczegóły połączeń

W poprzednim numerze przedstawiono szczegóły i rysunki rozmieszczenia głównych elementów nośnych oraz elementów usztywniających i stabilizującychkonstrukcja stalowakomponenty. Sesja ta będzie kontynuowana wraz z wprowadzeniem komponentów drugorzędnych i dołączonych, a także połączeń i elementów konstrukcyjnych. Poniżej znajdują się opisy typowych pozycji układu i pełne listy każdego elementu w budynkach stalowych.

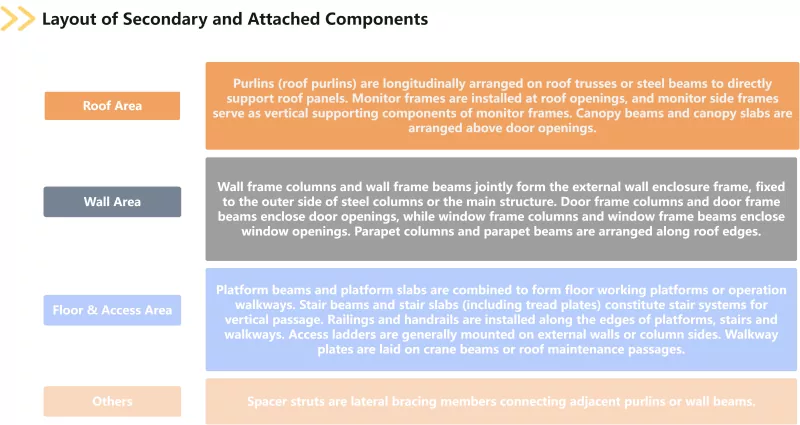

Elementy drugorzędne i dołączone obejmują płatwie, kolumny ram ściennych, belki ram ściennych, ramy monitorów, ramy boczne monitorów, belki schodowe, płyty schodowe, belki podestów, płyty podestów, balustrady, poręcze, drabiny dostępowe, płyty chodnikowe i rozpórki dystansowe, kolumny ościeżnic drzwi, belki ościeżnic drzwi, kolumny ram okiennych, belki ram okiennych, belki baldachimu, płyty baldachimu, kolumny parapetowe i belki attykowe. Płatwie dzielą się na płatwie dachowe i płatwie ścienne, natomiast płyty schodowe przykrywają płyty stopnicowe. Podejmując funkcje budynku, takie jak obudowa, przejście, światło dzienne i wentylacja, elementy drugorzędne i dołączone przenoszą obciążenia wiatrem, obciążenie śniegiem i inne obciążenia na konstrukcję główną. Są to niezbędne części zapewniające integralność i funkcje użytkowe budynków stalowych.

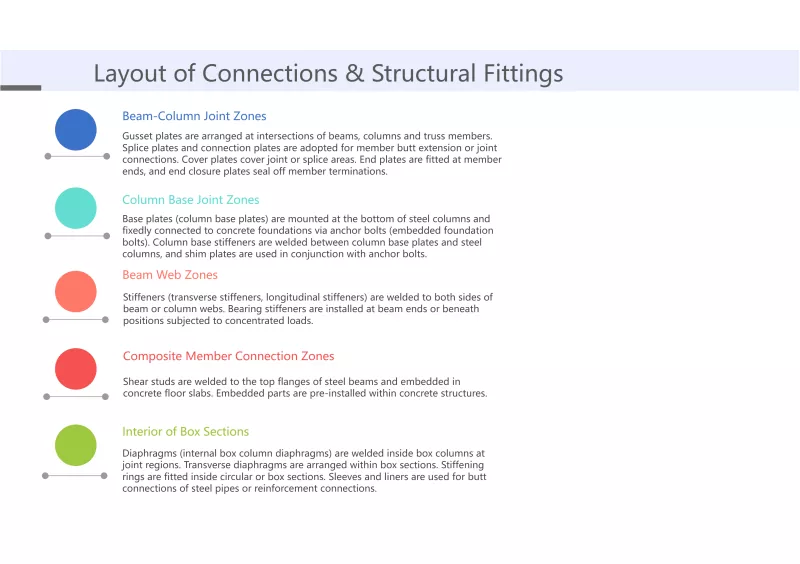

Połączenia i elementy konstrukcyjne składają się z blach węzłowych, usztywnień, usztywnień łożysk, podkładek regulacyjnych, płyt łączących, blach łączących, blach pokrywowych, płyt zamykających, płyt końcowych, płyt podstawowych, usztywnień podstawy słupów, śrub kotwiących kolumn, śrub o dużej wytrzymałości, śrub zwykłych, kołków ścinanych, części osadzonych, tulei, tulei, pierścieni usztywniających, membran i membran poprzecznych. Usztywnienia dzielą się na usztywnienia poprzeczne i usztywnienia wzdłużne; płyty podstawy obejmują płyty podstawy kolumny; śruby kotwiące do kolumn są również znane jako osadzone śruby fundamentowe; kołki ścinane nazywane są również łącznikami kołkowymi; membrany zakrywają membrany wewnętrzne do kolumn skrzynkowych. Jako istotna kategoriakonstrukcja stalowakomponenty, połączenia i elementy konstrukcyjne bezpośrednio decydują o tym, czy wszystkie elementy nośne mogą efektywnie współpracować oraz czy droga przenoszenia obciążenia jest ciągła i niezawodna.

Jak dotąd uporządkowano wszystkie cztery główne kategorie stalowych elementów konstrukcyjnych sklasyfikowanych według składu strukturalnego. Wszystkie powyższe elementy są rysowane na rysunkach konstrukcyjnych budynków stalowych, uwzględniane w analizie sił w raportach obliczeń konstrukcyjnych i trwale utrwalane w gotowych konstrukcjach. Kombinacja komponentów różni się w zależności od rodzaju projektu. Prawidłowe zrozumienie funkcjonalnego rozmieszczenia i logiki układu każdego rodzaju komponentów jest warunkiem wstępnym sporządzania dokładnych zestawień ilościowych i rozsądnego ustalania kompleksowych cen jednostkowych, a także podstawą zapewnienia, że ​​założenia projektowe konstrukcji stalowych można przekształcić w bezpieczne i niezawodne budynki fizyczne.
