Jakie są sposoby na cyrkulację powietrza? Jak wybrać systemy wentylacyjne dla warsztatów o konstrukcji stalowej

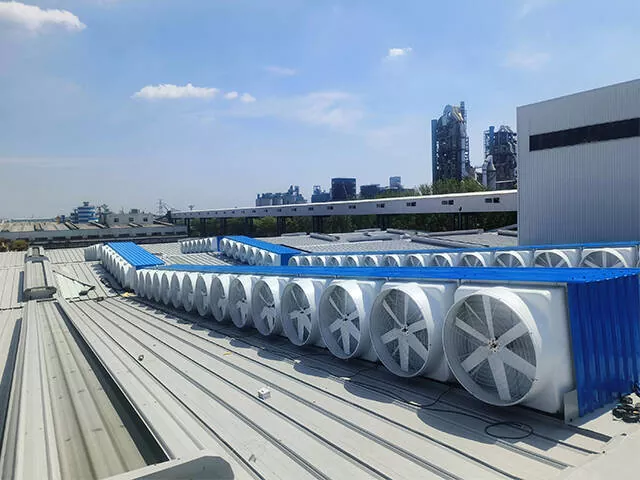

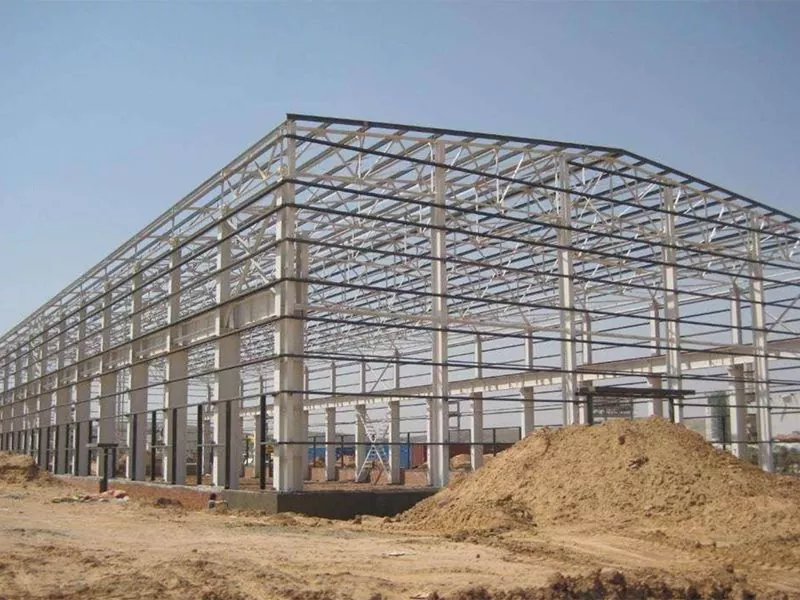

Wbudynki warsztatowe o konstrukcji stalowejogromne znaczenie ma dobór systemów wentylacyjnych. Podczas pracy urządzeń w warsztatach powstaje duża ilość ciepła odpadowego, pary wodnej i szkodliwych gazów, co negatywnie wpływa na środowisko pracy, bezpieczeństwo pracowników i wydajność produkcji. W tym numerze dowiemy się, jak zapewnić efektywną cyrkulację powietrza i jak wybrać odpowiednie systemy wentylacji.

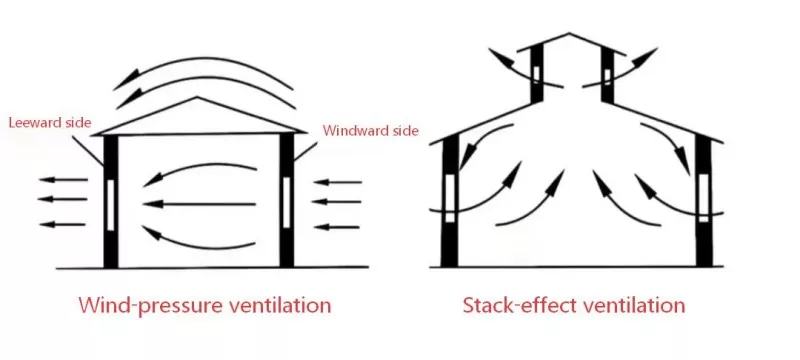

W przypadku warsztatów o konstrukcji stalowej rozwiązania wentylacyjne można podzielić na dwie kategorie: wentylację naturalną i wentylację mechaniczną. Wentylacja naturalna zasysa świeże powietrze przez wloty powietrza znajdujące się nisko nad poziomem morza w wyniku efektu komina lub napędza poziomy przepływ powietrza poprzez efekt naporu wiatru. Nie wymaga zasilania elektrycznego i ma szerokie zastosowanie. Do jego głównych form zaliczają się monitory dachowe wentylacyjne (świetlik wentylacyjny), nawiewniki sferyczne (nawiewniki dachowe napędzane wiatrem) oraz okna wentylacyjne przyścienne.

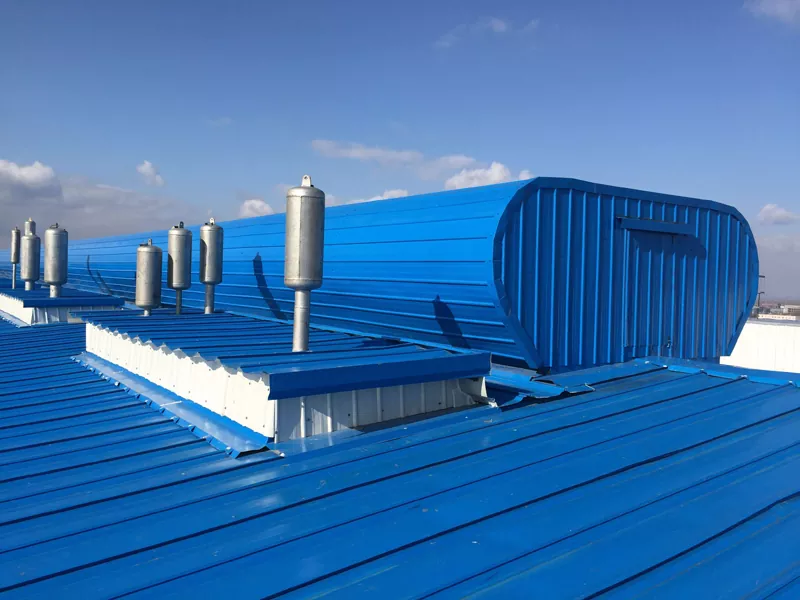

Dachy monitorowe wentylacyjne (świetliki wentylacyjne)

Dachy monitorowe wentylacyjne (świetliki wentylacyjne) to najczęściej stosowane urządzenia do wentylacji dachowej w wielkopowierzchniowych warsztatach o konstrukcji stalowej. Składają się głównie z ram o konstrukcji stalowej, profilowanych kolorowych blach stalowych / paneli doświetlających FRP i są instalowane na kalenicach lub zboczach dachów. Realizując wymianę powietrza poprzez efekt komina i efekt naporu wiatru, charakteryzują się prostą konstrukcją, brakiem zużycia energii, dostępną funkcją światła dziennego i długą żywotnością. Tymczasem dachy monitorów wentylacyjnych dzielą się głównie na typu opływowego (zakrzywionego) i typu slim. Pierwsza metoda nadaje się do warsztatów o dużej rozpiętości, w których panuje wysoka temperatura i wysoka wilgotność, natomiast druga ma zastosowanie w scenariuszach z ograniczeniami wysokości budynku lub niską nośnością dachu. Świetliki wentylacyjne można również podzielić na typu otwartego i zamykanego. Typ otwarty charakteryzuje się niezakłóconym przejściem i dużą wydajnością wentylacji, a jednocześnie słabą odpornością na deszcz. Wersja z zamykaniem wyposażonym w elektryczne przepustnice do regulacji wydajności wentylacji, odpowiednia dla stref izolacji termicznej w zimnych regionach w okresie zimowym.

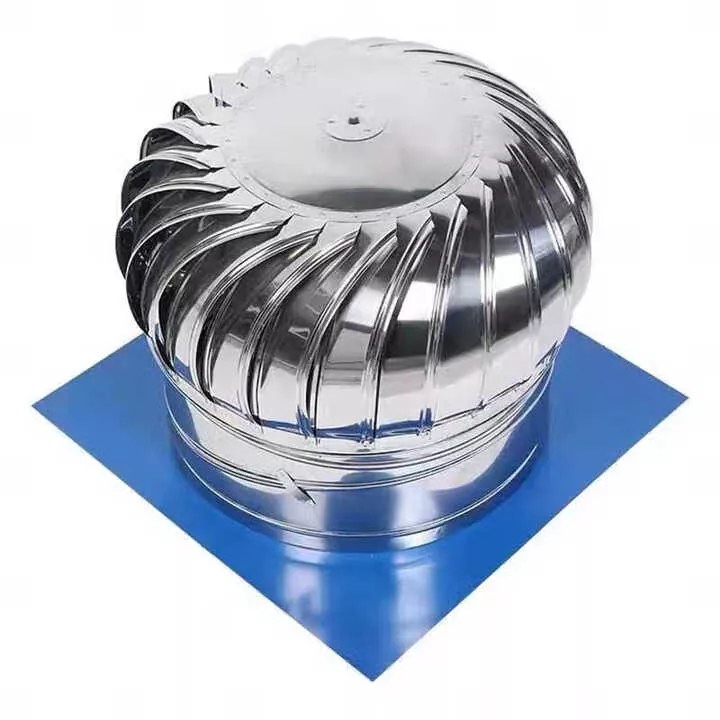

Wentylator sferyczny (wentylator dachowy napędzany wiatrem)

Wentylatory sferyczne (wentylatory dachowe napędzane wiatrem) to popularne, małogabarytowe urządzenia do wentylacji dachowej. Składają się głównie z głowic turbin ze stali nierdzewnej, odcinków rur o regulowanym kącie i wodoodpornych płyt podstawowych, o ograniczonej wydajności wentylacji.

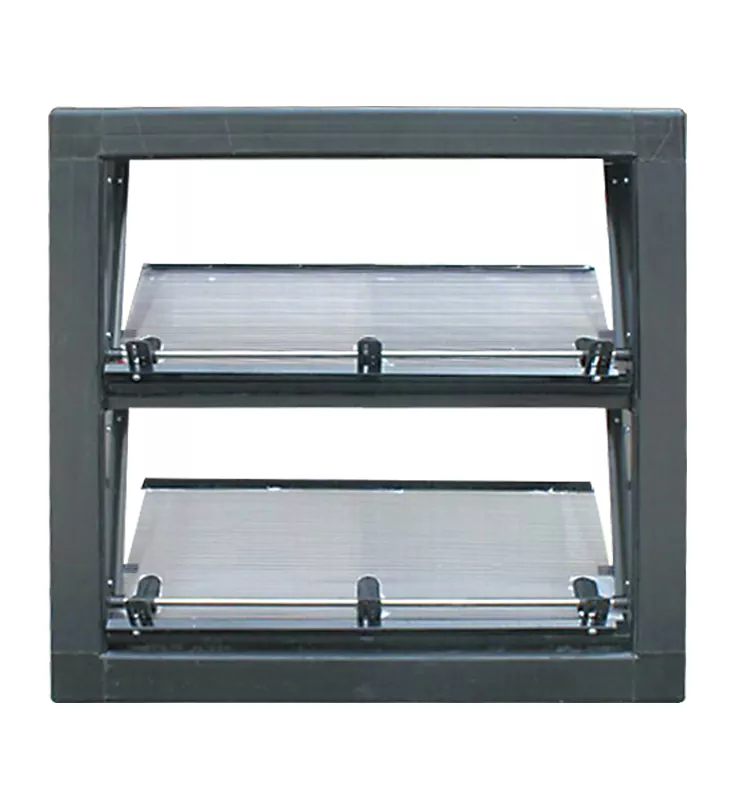

Okno wentylacyjne w bocznej ścianie

Okna wentylacyjne przyścienne to otwory wentylacyjne osadzone na stalowych słupach. Nad oknami montowane są belki wspornikowe i blachy obróbkowe, zapewniające ochronę przed deszczem i drenaż. Charakteryzują się podstawowymi zaletami, takimi jak wysoka elastyczność, dostępna funkcja światła dziennego i duża wymiana powietrza. Konstrukcja wysokości wlotów powietrza jest krytyczna i należy wziąć pod uwagę różne wysokości dla różnych pór roku.

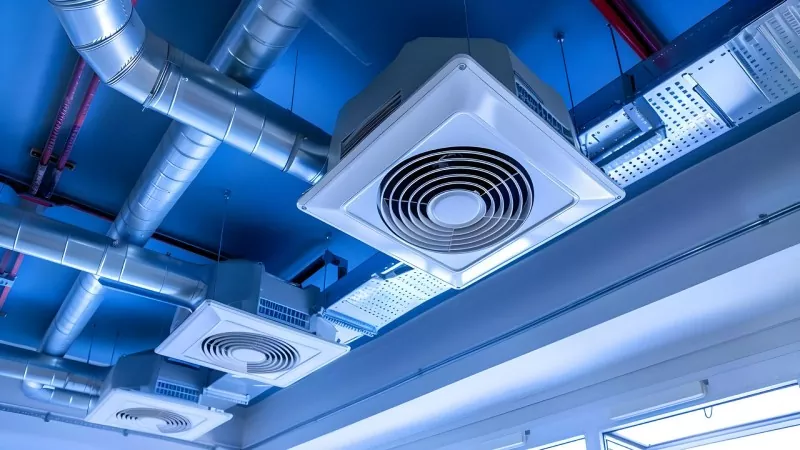

Wentylacja mechaniczna oznacza wymuszoną wymianę powietrza napędzaną przez urządzenia mechaniczne, które można zainstalować w dowolnym miejscu w celu aktywnego wywiewu i nawiewu powietrza. Mechaniczne urządzenia wentylacyjne są zwykle stosowane, gdy naturalna wentylacja jest niewystarczająca, obejmują głównie wyparne chłodnice powietrza, przemysłowe wentylatory sufitowe o dużej średnicy, wentylatory podciśnieniowe, wentylatory odśrodkowe i wentylatory osiowe.

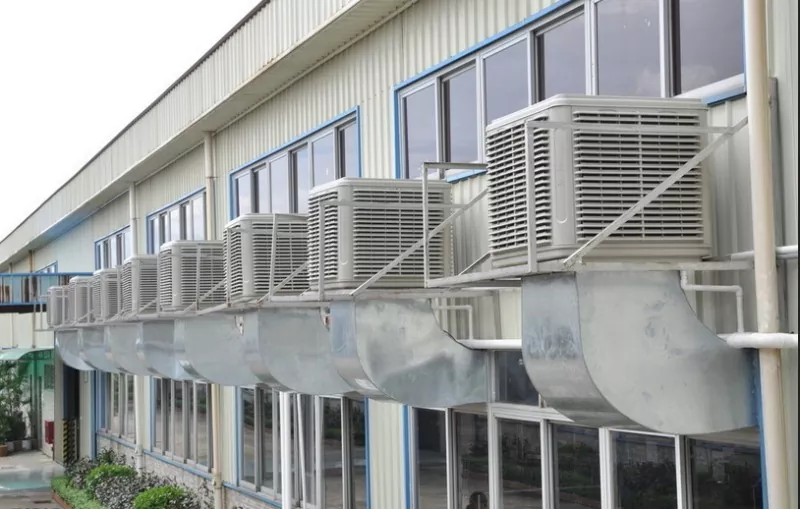

Wyparna chłodnica powietrza

Wyparne chłodnice powietrza realizują chłodzenie poprzez wykorzystanie pochłaniającej ciepło zasady parowania wody i nadają się do ogólnego chłodzenia warsztatów o dużej powierzchni.

Przemysłowy wentylator sufitowy o dużej średnicy

Przemysłowe wentylatory sufitowe o dużej średnicy mieszają gorące i zimne powietrze pomiędzy górną i dolną warstwą za pomocą ogromnych łopatek wentylatora, zmniejszając różnicę temperatur, aby rozwiązać problem stratyfikacji temperatury w warsztatach o konstrukcji stalowej.

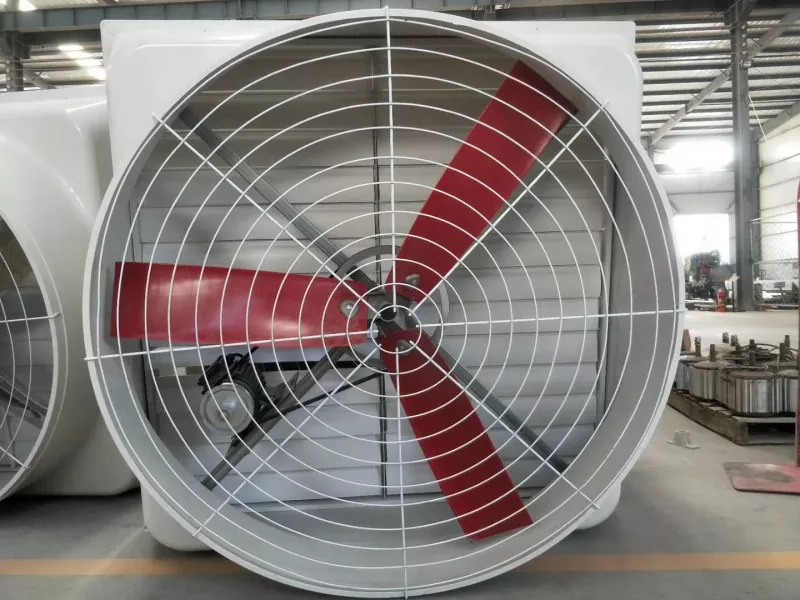

Wentylator podciśnieniowy

Wentylatory podciśnieniowe to urządzenia instalowane po jednej stronie warsztatu. Zmuszają powietrze wywiewane do wytworzenia w pomieszczeniu strefy podciśnienia, co napędza naturalny napływ powietrza zewnętrznego. Do ich podstawowych zalet należy dokładna wymiana powietrza, niski koszt inwestycji początkowej i niskie zużycie energii operacyjnej.

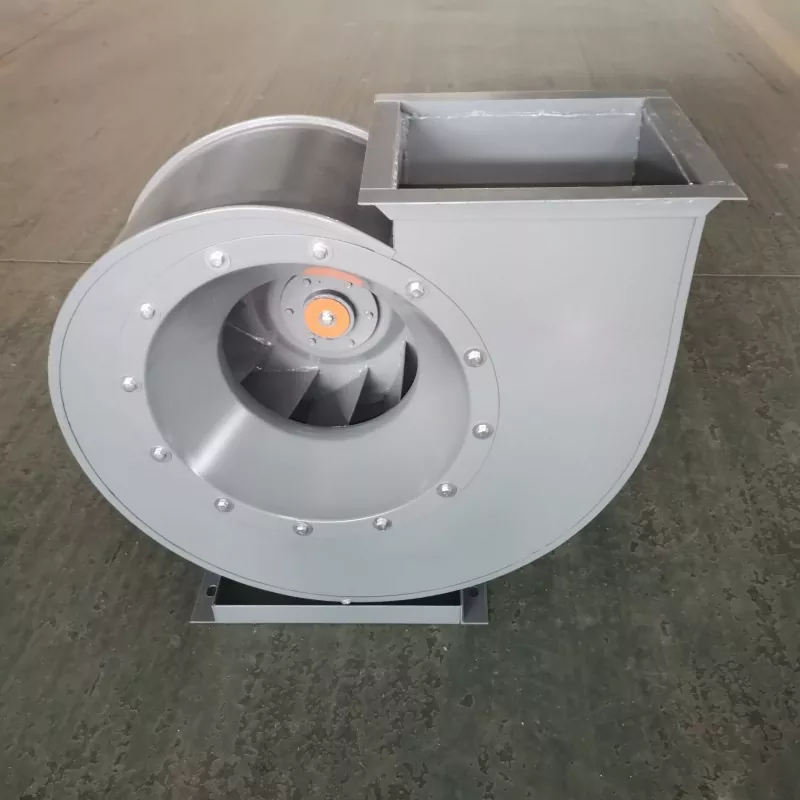

Wentylator odśrodkowy

Wentylatory odśrodkowe wykonują pracę na gazie za pomocą szybko obracających się wirników i znacznie zwiększają ciśnienie gazu poprzez siłę odśrodkową w celu wymiany powietrza. Nadają się do systemów wentylacyjnych dostarczających gaz na duże odległości do wyznaczonych stanowisk.

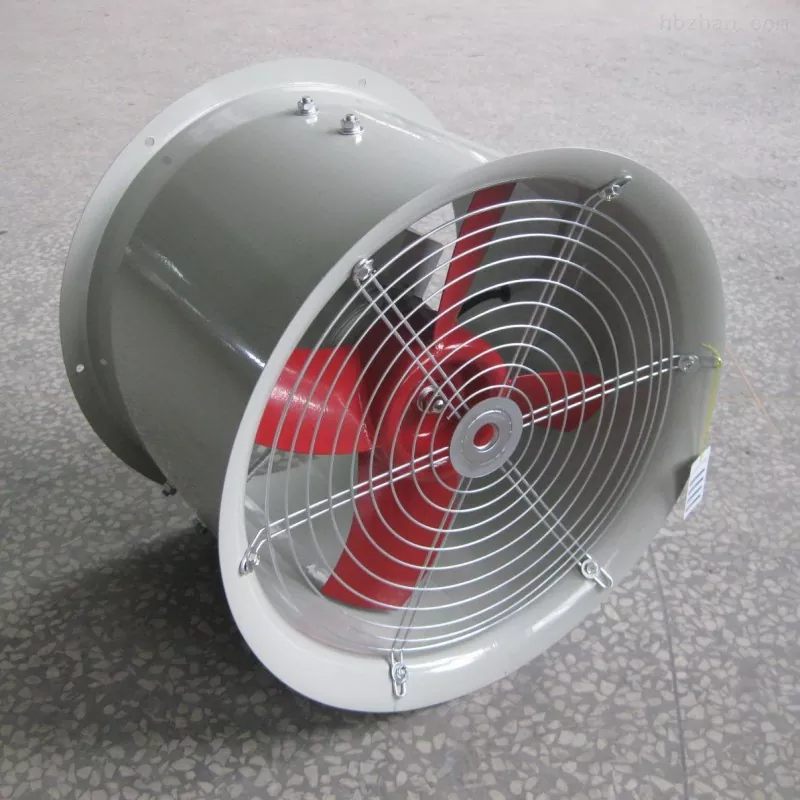

Wentylator osiowy

Wentylatory osiowe to urządzenia mechaniczne, w których gaz wpływa i wypływa w kierunku osiowym. Charakteryzują się podstawowymi zaletami, takimi jak duża objętość powietrza, niskie ciśnienie, prosta konstrukcja i elastyczna instalacja.

Dobór systemów wentylacyjnych do warsztatów o konstrukcji stalowej nie jest ustalony. W praktycznych projektach powszechnie przyjmuje się kombinowane rozwiązanie wentylacji naturalnej jako podstawowego środka uzupełnionego wentylacją mechaniczną, które może zaspokoić wymagania wentylacyjne, jednocześnie skutecznie kontrolując zużycie energii operacyjnej.
